Датчик положения коленвала (ДПКВ): признаки неисправности и способы проверки мультиметром
Датчик положения коленчатого вала (ДПКВ) является одним из ключевых элементов системы управления современного двигателя внутреннего сгорания. Он задаёт синхронизацию работы блока управления (ЭБУ) с реальными процессами в цилиндрах. Неисправность этого датчика приводит к полной остановке двигателя или критическим сбоям в его работе. Понимание принципов действия, типичных симптомов поломки и методов диагностики позволяет точно определить причину неисправности без замены исправных компонентов.
Конструкция и принцип работы ДПКВ
На подавляющем большинстве автомобилей используется индуктивный датчик (ДПКВ магнитного типа). Внутри корпуса находится постоянный магнит и катушка индуктивности, намотанная на сердечник. Принцип действия основан на возникновении переменного напряжения при изменении магнитного поля. Работа индуктивного датчика основана на законе электромагнитной индукции Фарадея.
На маховике или шкиве коленвала установлен задающий диск (репёр). Диск имеет прорези или зубья. Между датчиком и диском существует строго заданный воздушный зазор. Когда мимо сердечника датчика проходит металлический зуб диска, магнитный поток в катушке увеличивается. Когда проходит впадина — поток падает. В катушке генерируется импульс переменного напряжения. ЭБУ анализирует последовательность и частоту этих импульсов, рассчитывая текущие обороты коленвала и положение поршней. Наличие пропущенного зуба на диске (опорная метка) служит для синхронизации и определения верхней мёртвой точки.
Существуют датчики Холла, работающие на основе изменения напряжения в полупроводниковой пластине под воздействием магнитного поля, и магниторезистивные датчики. Однако в контексте диагностики мультиметром подавляющее большинство диагностических процедур относится именно к индуктивным датчикам, которые являются стандартом для бюджетного и среднеценового сегмента автомобилей.
Характерные признаки неисправности ДПКВ
Симптомы выхода из строя датчика коленвала могут напоминать проблемы с топливным насосом, катушками зажигания или дроссельной заслонкой. Однако существует ряд специфических признаков, указывающих именно на ДПКВ.
- Полный отказ запуска двигателя. Стартер вращает коленвал с нормальной скоростью, но двигатель не схватывает. Искра на свечах отсутствует, форсунки не получают сигнал на впрыск. Это прямое следствие отсутствия синхронизирующего сигнала с датчика.
- Двигатель глохнет на ходу. Автомобиль может неожиданно заглохнуть во время движения, после чего запускается с большим трудом или не запускается вовсе. Часто это происходит при нагреве двигателя, так как сопротивление обмотки датчика меняется под воздействием температуры, сигнал ослабевает и становится нечитаемым для ЭБУ.
- Нестабильная работа на холостом ходу. Если сигнал искажён или его амплитуда на грани допустимой нормы, блок управления получает сбитые данные. Обороты плавают, двигатель троит, возможны провалы и вибрация.
- Потеря мощности и рывки при движении. При увеличении нагрузки на двигатель требуется чёткая синхронизация. Неисправный датчик приводит к неправильному расчёту момента зажигания и впрыска топлива, что проявляется вялым разгоном и провалами.
- Активизация аварийного режима и индикации «Check Engine». Контроллер фиксирует ошибку. Наиболее распространённые коды: P0335 (неисправность цепи датчика положения коленвала), P0336 (некорректный сигнал/выход за диапазон), P0337-P0339 (низкий/высокий уровень сигнала или прерывание цепи). Важно понимать, что лампа «Check Engine» может загораться не сразу, а только при устойчивом критическом снижении качества сигнала.
Отдельной категорией является механическое повреждение датчика или задающего диска. Сколы зубьев, деформация диска, попадание стружки на магнитный сердечник — всё это приводит к хаотичной выдаче импульсов или их полному отсутствию. Внешний осмотр является обязательным этапом диагностики перед проверкой мультиметром.
Способы проверки ДПКВ мультиметром
Мультиметр — это базовый инструмент, который позволяет провести первичную и достаточно точную диагностику индуктивного датчика коленвала. Следует учитывать, что мультиметр не выявляет межвитковое замыкание на ранних стадиях или частичное разрушение магнита, но позволяет уверенно отсеять большинство неисправностей. Для полноценной диагностики также потребуется осциллограф.
Подготовка и меры предосторожности
Перед началом работ необходимо обесточить автомобиль, сняв минусовую клемму с аккумуляторной батареи. Датчик должен быть отключён от колодки жгута проводов. Важно обеспечить чистоту контактов и отсутствие коррозии в разъёме. Мультиметр должен быть исправен, севшая батарейка в приборе способна сильно исказить показания сопротивления.
Для вольфрамовой или медной обмотки ДПКВ типовое сопротивление составляет 500–900 Ом. Для датчиков с обмоткой из алюминия сопротивление ниже — 200–400 Ом. Необходимо уточнить эталонное значение для конкретной модели автомобиля в технической документации. Отклонение от нормы более чем на 15–20% является признаком неисправности.

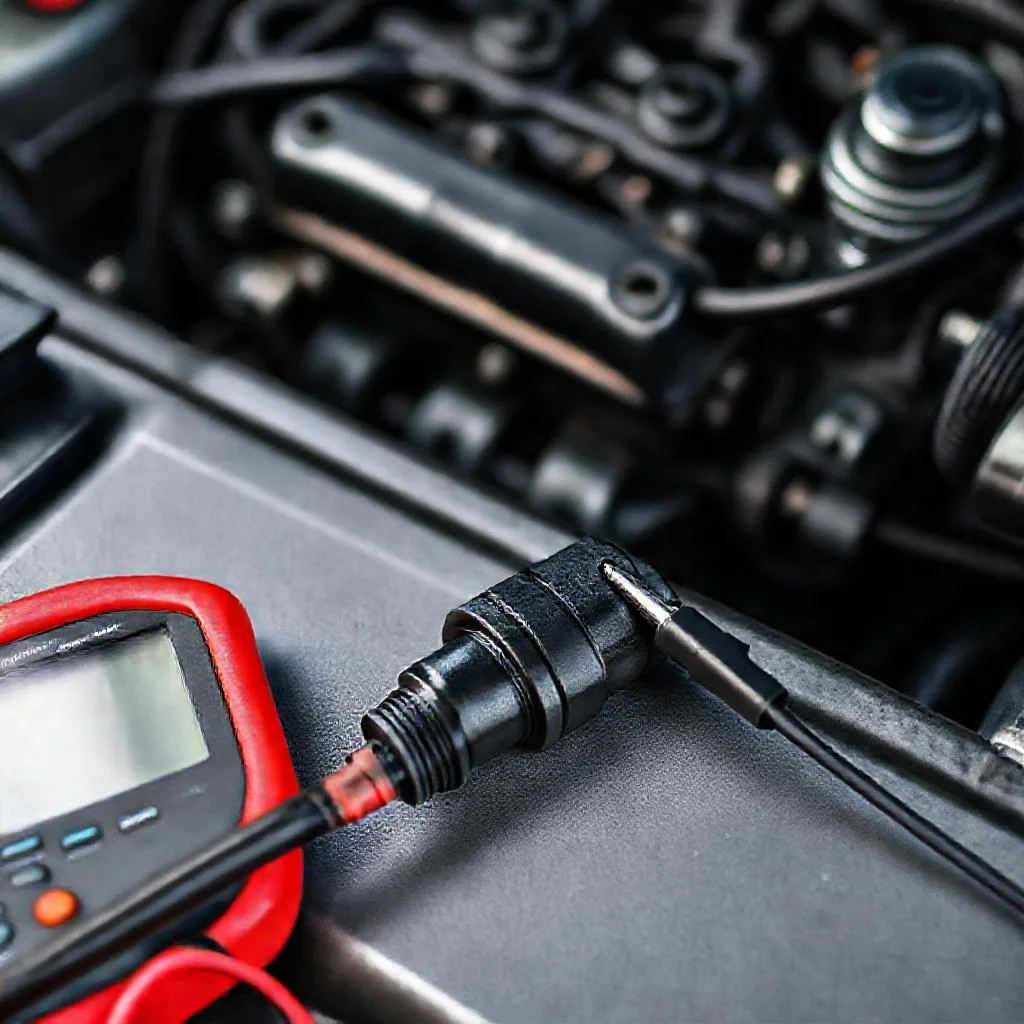

Измерение сопротивления обмотки
- Установка режима мультиметра. Повернуть ручку прибора в режим измерения сопротивления (омметр). Выставить диапазон, соответствующий ожидаемому сопротивлению (обычно 2000 Ом — 2k).
- Подключение щупов. Подключить щупы к выводам датчика (клеммам внутри разъёма). Полярность щупов в режиме измерения сопротивления не имеет значения.
- Анализ показаний. Сравнить полученное значение с номиналом. Если мультиметр показывает «1» (обрыв) — обмотка разорвана. Если сопротивление бесконечно большое или, наоборот, близко к нулю (короткое замыкание) — датчик неисправен.
Параллельно с этим необходимо проверить сопротивление изоляции обмотки относительно корпуса датчика (массы). Один щуп ставится на любой вывод датчика, второй — на металлический корпус или магнитный сердечник. Сопротивление должно быть бесконечно большим (более 1 МОм). Наличие хоть какого-то сопротивления указывает на пробой изоляции. Пробой изоляции обмотки на корпус является гарантированным признаком неисправности, так как это приводит к замыканию сигнала на массу.
Проверка индуктивности (наведённого напряжения)
Этот метод позволяет оценить способность датчика генерировать импульс и косвенно подтвердить намагниченность сердечника. Проверка требует мультиметра, способного измерять переменное напряжение (AC).
- Установка режима. Перевести мультиметр в режим измерения переменного напряжения (V~ или AC). Выбрать минимальный предел (обычно 200 мВ или 2 В).
- Подключение. Подключить щупы к выводам датчика. Датчик остаётся установленным на двигателе, но должен быть демонтирован для удобства или потребуется помощник.
- Имитация работы. Взять металлический предмет (отвёртку или кусок металла) и быстро поднести его к торцу сердечника датчика, затем резко убрать. На экране мультиметра должны кратковременно появляться скачки напряжения (от десятых долей вольта до нескольких вольт), зависающие на долю секунды.
- Проверка на двигателе. Если датчик установлен, можно провернуть коленчатый вал стартером. При этом мультиметр в режиме AC должен фиксировать напряжение. Отсутствие скачков при исправной проводке указывает на неисправность датчика (обычно потеря намагниченности или механическое повреждение).
Нормальным считается напряжение в диапазоне 0,2–2 Вольта при вращении стартером. Более точные данные зависят от конструкции датчика и частоты вращения.
Проверка состояния задающего диска и воздушного зазора
Мультиметр не используется для этой проверки, но данный этап является обязательным после электроизмерений. Визуально или с помощью щупа проверяется зазор между сердечником датчика и зубьями диска. Номинальный зазор для большинства автомобилей составляет 0,5–1,5 мм. Зазор проверяется металлическим щупом. а так же проводится осмотр зубьев на предмет сколов, сломов, деформаций и загрязнения маслянистыми отложениями. Промасленный датчик в сочетании с грязью может вообще не генерировать сигнал, так как ферромагнитные частицы замыкают магнитный поток.
Проверка целостности проводки
Нередко сам датчик исправен, но проблема кроется в повреждении жгута проводов между датчиком и ЭБУ. Обрыв провода, оплавление изоляции от выхлопного коллектора или окисление контакта в разъёме дают те же симптомы, что и выход датчика из строя.
Способ проверки: визуальный осмотр жгута проводов на предмет повреждений. Затем прозвонка цепей мультиметром. Отсоединяется разъём от ЭБУ и от датчика. С помощью омметра проверяется сопротивление проводов. Сопротивление в исправном проводе должно стремиться к нулю (не более 1 Ома). Проверяется наличие короткого замыкания между сигнальным проводом и массой, а также между сигнальными проводами между собой. Используется режим прозвонки или измерения сопротивления на пределе 200 Ом.
При обнаружении любого отклонения от нормы (обрыв, короткое замыкание, высокое сопротивление) проводка ремонтируется или заменяется. Только после этого производится повторная диагностика датчика.
Выводы и практические рекомендации
Диагностика датчика положения коленвала мультиметром — это надёжный способ выявить явные дефекты обмотки: обрыв, межвитковое замыкание, пробой на корпус. Методика проверки сопротивления и наведённого напряжения доступна для реализации в любых условиях. Однако не стоит ограничиваться только проверкой сопротивления обмотки. Потеря магнитных свойств сердечника из-за удара или естественного старения сплава измерением сопротивления не выявляется — в этом случае амплитуда импульса резко падает, что обнаруживается только проверкой на наведённое напряжение при вращении коленвала или осциллографом.
Если все электроизмерения показали норму, но двигатель работает нестабильно или не запускается, следует проверить механическую составляющую: зазор на задающем диске, состояние самого диска, а также целостность проводки до блока управления. В спорных случаях потребуется осциллограмма сигнала — мультиметр не способен отобразить форму импульса и его амплитуду в динамике, а именно эти параметры критичны для точной работы ЭБУ на высоких оборотах. При замене датчика необходимо использовать компонент, соответствующий оригинальным техническим характеристикам, и строго соблюдать момент затяжки и величину воздушного зазора при установке.
Сводная таблица данных
В таблице ниже систематизированы ключевые параметры для диагностики датчика положения коленвала (ДПКВ) индуктивного типа с помощью мультиметра. Приведены эталонные значения сопротивления и напряжения, признаки неисправности при отклонениях, а также обязательные механические проверки, соответствующие данным из статьи.
| Параметр диагностики | Метод проверки (режим мультиметра) | Эталонное значение (исправный датчик) | Критические показатели (неисправность) | Примечания из статьи |
|---|---|---|---|---|
| Сопротивление обмотки | Омметр (режим 2000 Ом / 2k) |
|
|
Необходимо уточнить эталон для конкретной модели авто. Полярность щупов не важна. |
| Сопротивление изоляции обмотки относительно корпуса | Омметр: один щуп на любой вывод датчика, второй — на металлический корпус или магнитный сердечник | Бесконечно большое (более 1 МОм) | Наличие любого сопротивления (пробой изоляции на корпус) | «Пробой изоляции обмотки на корпус является гарантированным признаком неисправности» (приводит к замыканию сигнала на массу). |
| Индуктивность (наведённое напряжение) | Переменное напряжение (V~ / AC), минимальный предел (200 мВ или 2 В) | 0,2–2 Вольта при вращении стартером | Отсутствие скачков напряжения при поднесении/удалении металла или при вращении стартером | «Отсутствие скачков при исправной проводке указывает на неисправность датчика (обычно потеря намагниченности или механическое повреждение)». Проверка косвенно подтверждает намагниченность сердечника. |
| Целостность проводки (жгут проводов) | Омметр (режим прозвонки или 200 Ом). Проверка после отсоединения разъёмов от ЭБУ и датчика. | Сопротивление не более 1 Ом (стремится к нулю) |
|
«Нередко сам датчик исправен, но проблема кроется в повреждении жгута проводов». |
| Воздушный зазор между сердечником датчика и задающим диском | Визуально или металлическим щупом (мультиметр не используется) | 0,5–1,5 мм (номинал для большинства автомобилей) | Отклонение от номинала | «Промасленный датчик в сочетании с грязью может вообще не генерировать сигнал». |
| Состояние задающего диска (репёра) | Визуальный осмотр | Зубья целые, без сколов и деформаций, диск не загрязнён маслянистыми отложениями |
|
Механические повреждения вызывают «хаотичную выдачу импульсов или их полное отсутствие». |
Частые вопросы по теме (FAQ)
Какие основные признаки неисправности датчика положения коленвала (ДПКВ)?
По тексту статьи, к характерным признакам неисправности ДПКВ относятся: полный отказ запуска двигателя (стартер вращает, но двигатель не схватывает), двигатель глохнет на ходу (часто при нагреве), нестабильная работа на холостом ходу (плавающие обороты, троение), потеря мощности и рывки при движении, а также активизация аварийного режима с индикацией «Check Engine» (наиболее частые коды ошибок: P0335, P0336, P0337-P0339).
Какое сопротивление должно быть на исправном индуктивном датчике коленвала при проверке мультиметром?
Согласно тексту, типовое сопротивление обмотки ДПКВ составляет 500–900 Ом для вольфрамовой или медной обмотки, и 200–400 Ом для датчиков с алюминиевой обмоткой. Нормальное значение необходимо уточнять по технической документации для конкретной модели автомобиля. Отклонение от нормы более чем на 15–20% является признаком неисправности.
Как проверить индуктивность (наведённое напряжение) датчика коленвала мультиметром?
Как указано в статье, для проверки наведённого напряжения мультиметр переводится в режим измерения переменного напряжения (V~ или AC) на минимальный предел (200 мВ или 2 В). Щупы подключаются к выводам датчика. Затем необходимо быстро поднести металлический предмет (отвёртку) к торцу сердечника и резко убрать. На экране должны появиться кратковременные скачки напряжения. При проверке на двигателе (прокрутке стартером) нормальным считается напряжение в диапазоне 0,2–2 Вольта.
Как проверить целостность проводки между ДПКВ и ЭБУ?
Текст описывает следующий способ: выполняется визуальный осмотр жгута, затем прозвонка цепей мультиметром. Отсоединяются разъёмы от ЭБУ и датчика. С помощью омметра проверяется сопротивление проводов — оно должно быть не более 1 Ома. Также проверяется отсутствие короткого замыкания между сигнальным проводом и массой, а также между сигнальными проводами между собой.
Каков нормальный воздушный зазор между датчиком и задающим диском?
Согласно статье, номинальный воздушный зазор для большинства автомобилей составляет 0,5–1,5 мм. Он проверяется металлическим щупом. Помимо этого, обязателен осмотр зубьев диска на предмет сколов, деформаций и загрязнений.
