Как проверить износ тормозных дисков: минимальная толщина и допустимый буртик
Тормозные диски — один из ключевых элементов безопасности автомобиля. В отличие от колодок, которые меняются часто, диски рассчитаны на более длительный срок службы. Однако они тоже изнашиваются, и их состояние необходимо контролировать. Критическими параметрами здесь выступают остаточная толщина диска и высота так называемого буртика (износа на рабочей поверхности). В этой статье подробно разбирается, как самостоятельно провести диагностику и не допустить опасной ситуации на дороге.
Почему износ тормозных дисков критичен
Тормозной диск работает в условиях экстремальных температур и высоких механических нагрузок. При каждом торможении колодки стирают металл с его поверхности. Со временем рабочая зона становится тоньше, а по краю диска образуется нестершийся ободок — буртик.
Игнорирование этих изменений ведет к нескольким последствиям. Уменьшение толщины снижает способность диска отводить тепло, что приводит к перегреву и снижению эффективности торможения (так называемый фейд). Тонкий диск становится менее прочным и может треснуть или разрушиться. Высокий буртик мешает нормальному прилеганию колодок, снижая площадь контакта и вызывая вибрации при торможении.
Минимальная допустимая толщина тормозного диска
Каждый производитель устанавливает конкретные значения минимальной толщины для каждой модели автомобиля. Самостоятельно угадать эти цифры невозможно — их нужно знать точно. Игнорирование заводских допусков может привести к аварии.
Где искать информацию о минимальной толщине
- На самом диске (обычно выбито на нерабочей поверхности — ступице или ребре охлаждения).
- В сервисной книжке или технической документации автомобиля.
- В каталогах производителей запчастей (Bosch, TRW, ATE, Brembo и других).
- В специализированных базах данных VIN-кода.
Для большинства легковых автомобилей минимальная толщина передних вентилируемых дисков составляет от 22 до 26 мм при номинальной толщине 24–30 мм. Задние сплошные диски обычно тоньше: номинал 10–14 мм, минимум 8–12 мм. Цифры разнятся в зависимости от марки, модели и года выпуска автомобиля.
Как измерить толщину диска

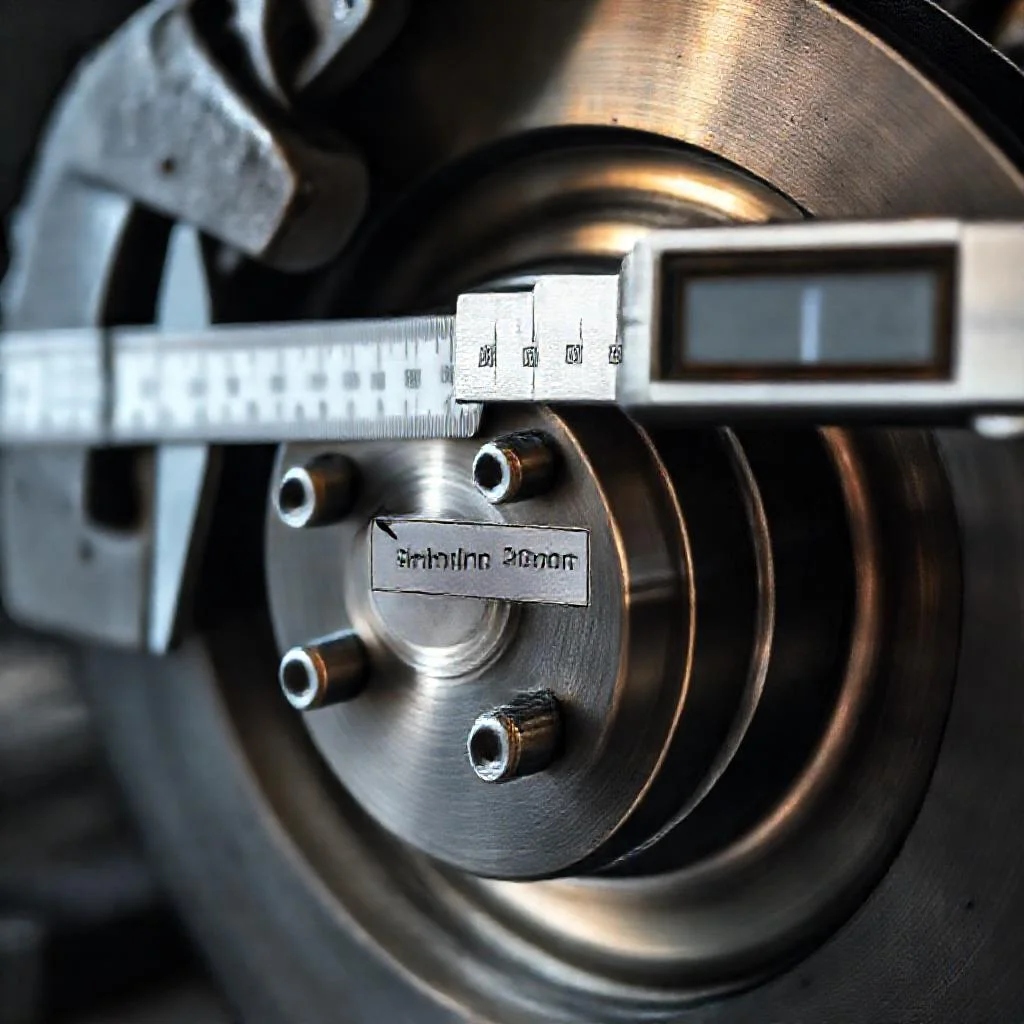

Для измерения потребуется штангенциркуль или специальный микрометр. Простая линейка не подойдет — погрешность слишком велика. Замер делается в самом тонком месте рабочей поверхности диска, а не на краю буртика.
- Установите автомобиль на ровную поверхность и снимите колесо.
- Приложите губки штангенциркуля к рабочей поверхности диска строго перпендикулярно.
- Измерьте толщину в 3–4 точках по окружности. Диск может изнашиваться неравномерно.
- Сравните наименьшее полученное значение с минимально допустимым.
Если остаточная толщина достигла предельной отметки или близка к ней (осталось меньше 1–1,5 мм), диск подлежит обязательной замене. Шлифовка (проточка) в таком случае нецелесообразна — металла для безопасной эксплуатации уже недостаточно.
Допустимая высота буртика на тормозном диске
Буртик — это неизбежный спутник работы тормозной системы. Он образуется потому, что колодки не доходят до самого края диска. В результате внешняя кромка остается нетронутой, а основная поверхность истирается. При износе буртик растет.
Критической считается высота буртика 1,5–2 миллиметра и более. При такой разнице возникают следующие проблемы:
- Колодка «зависает» на буртике, не прилегая всей плоскостью.
- Падает эффективность торможения.
- Появляется биение и вибрация на руле или кузове.
- Ускоряется износ ступичного подшипника из-за неравномерных нагрузок.
Как измерить буртик
Самый надежный способ — использовать штангенциркуль. Измеряется расстояние от края диска (выступа) до основной рабочей поверхности. Если инструмента нет, можно провести пальцем: явно ощутимый перепад высоты — повод насторожиться. Однако субъективная оценка неточна, поэтому лучше использовать измерительный инструмент.
Многие автопроизводители прямо указывают в документации, что буртик высотой более 1,5 мм требует замены диска. Некоторые допускают проточку, если остаточная толщина это позволяет.
Можно ли протачивать тормозные диски
Проточка (шлифовка) дисков — спорная тема в профессиональной среде. Раньше, когда диски были толще, а машины легче, проточка была рутинной операцией. Сегодня инженеры рекомендуют не точить диски, а заменять их.
Причины следующие:
- Современные диски проектируются с минимальным запасом прочности. Снятие даже 0,5 мм металла заметно ухудшает теплопроводность и снижает ресурс.
- После проточки диск может потерять геометрию. Даже на станке сложно добиться идеально ровной поверхности без биения.
- Дешевле и безопаснее купить новый диск, чем рисковать с восстановленным.
Проточка оправдана только в двух случаях: когда буртик невелик, а толщина диска позволяет смело снять 0,3–0,5 мм, и при наличии сильных рисок (борозд) от изношенных колодок. Во всех остальных ситуациях диск меняется.
Визуальные признаки износа тормозных дисков
Даже без измерений можно заподозрить неисправность по нескольким явным симптомам:
- Биение педали тормоза при нажатии (часто связано с неравномерным износом или деформацией диска).
- Вибрация рулевого колеса при торможении на скорости выше 60 км/ч.
- Скрип или скрежет металла, который не исчезает после замены колодок.
- Глубокие борозды и царапины на рабочей поверхности.
- Перегрев диска — синие или фиолетовые пятна на металле (отпуск), что говорит о потере твердости.
- Трещины на рабочей поверхности или ребрах охлаждения. Это критический дефект — эксплуатация треснувшего диска опасна.
Если хотя бы один из этих признаков присутствует, необходима детальная диагностика.
Пошаговая инструкция проверки состояния тормозных дисков
Любой автовладелец может самостоятельно оценить состояние дисков. Для этого не нужна профессиональная диагностика, достаточно внимательности и инструмента.
Шаг 1. Подготовка
Автомобиль устанавливается на ровную поверхность. Под задние колеса ставятся противооткатные упоры. Снимается переднее или заднее колесо. Для работы потребуется штангенциркуль и чистая ветошь.
Шаг 2. Визуальный осмотр
Оценивается рабочая поверхность диска. На ней не должно быть трещин, глубоких задиров, маслянистых пятен или следов перегрева (синева, радужные разводы). Буртик должен быть минимален. Ребра охлаждения (вентилируемые диски) проверяются на наличие забитых камней или коррозии, которая может нарушить охлаждение.
Шаг 3. Измерение толщины
Штангенциркулем замеряется толщина диска в нескольких точках по кругу: вверху, внизу, слева и справа. Записывается минимальное значение. Если оно меньше указанного производителем, диск под замену.
Шаг 4. Измерение буртика
Штангенциркулем или глубиномером замеряется высота буртика от края диска до изношенной рабочей поверхности. Значение выше 1,5–2 мм — основание для замены или проточки (если толщина позволяет).
Шаг 5. Проверка люфта и биения
Вращая диск рукой, можно оценить его осевое биение. Если заметен люфт (даже небольшой), это указывает на деформацию или износ ступичного подшипника. Идеально гладкое вращение без покачиваний — норма.
Шаг 6. Оценка внутренней стороны диска
Внутренняя поверхность часто страдает больше внешней. Коррозия и борозды здесь незаметны, если не смотреть специально. Доступ к ней ограничен, но нужно попытаться оценить ее состояние визуально и на ощупь.
Особенности проверки износа на автомобилях с барабанными тормозами и задних дисках
Задние тормозные диски изнашиваются гораздо медленнее передних. Однако они также подвержены коррозии и образованию буртика. Проверка проводится по тем же правилам, что и для передних. Частая ошибка — затягивать с диагностикой задних тормозов из-за их малой нагрузки в обычных условиях. При этом резкое торможение с перегрузкой задних колес может вскрыть критическое состояние диска.
Заключение: что важнее — толщина или буртик
Оба параметра одинаково важны. Минимальная толщина диска напрямую связана с его прочностью и способностью к охлаждению. Допустимый буртик — это проблема контакта колодок и риска вибраций. Игнорирование каждого из них ведет к отказу тормозной системы.
Рекомендуется проверять тормозные диски каждые 15-20 тысяч километров пробега или при каждой замене колодок. Даже если автомобиль прошел мало, но стоит долгое время — коррозия может сделать диск непригодным. Своевременная диагностика позволяет избежать дорогостоящего ремонта и травм. Замена диска — простая и доступная процедура, если заниматься ею вовремя.
Сводная таблица данных
Ниже представлена таблица с ключевыми параметрами износа тормозных дисков. Данные строго соответствуют приведенному выше тексту: указаны средние значения минимальной толщины для разных типов дисков, критическая высота буртика, а также информация о допустимости проточки в зависимости от состояния диска.
| Параметр | Тип / Условие | Значение / Допуск |
|---|---|---|
| Минимальная допустимая толщина | Передние вентилируемые диски (номинал 24–30 мм) | от 22 до 26 мм |
| Задние сплошные диски (номинал 10–14 мм) | от 8 до 12 мм | |
| Запас до критической отметки | менее 1–1,5 мм (замена обязательна) | |
| Способ измерения | Штангенциркуль в самой тонкой точке (не на буртике), в 3–4 точках по окружности | |
| Допустимая высота буртика | Критическая высота | 1,5–2 мм и более |
| Рекомендация производителей | более 1,5 мм — замена диска (возможна проточка, если толщина позволяет) | |
| Возможность проточки (шлифовки) | Оптимально (если буртик невелик и толщина позволяет) | снять 0,3–0,5 мм |
| При наличии сильных рисок (борозд) от колодок | допускается | |
| Если остаточная толщина достигла минимума | нецелесообразно (металла недостаточно) | |
| Визуальные признаки критического износа | Цвет поверхности | Синие или фиолетовые пятна (перегрев, потеря твердости) |
| Дефекты | Трещины (на поверхности или ребрах охлаждения) — критический дефект | |
| Рекомендуемая периодичность проверки | — | Каждые 15–20 тыс. км или при каждой замене колодок |
Частые вопросы по теме (FAQ)
Какая минимальная допустимая толщина тормозного диска для легкового автомобиля?
Для большинства легковых автомобилей минимальная толщина передних вентилируемых дисков составляет от 22 до 26 мм, а задних сплошных дисков — от 8 до 12 мм. Однако точные цифры устанавливаются производителем для каждой модели и указаны на самом диске, в сервисной книжке или каталогах производителей (Bosch, TRW, ATE, Brembo). Если остаточная толщина достигла предельной отметки или до нее осталось меньше 1–1,5 мм, диск подлежит обязательной замене.
Какой буртик на тормозном диске считается критическим и требует замены?
Критической считается высота буртика 1,5–2 миллиметра и более. Многие автопроизводители прямо указывают в документации, что буртик высотой более 1,5 мм требует замены диска. При такой разнице колодка «зависает» на буртике, снижается эффективность торможения, появляются вибрации и ускоряется износ ступичного подшипника.
Как правильно измерить толщину тормозного диска и буртик?
Для измерения потребуется штангенциркуль или специальный микрометр. Толщина диска замеряется в 3–4 точках по окружности в самом тонком месте рабочей поверхности (не на краю буртика). Сравнивается наименьшее полученное значение с минимально допустимым. Для измерения буртика штангенциркулем или глубиномером замеряется расстояние от края диска (выступа) до изношенной рабочей поверхности.
Можно ли протачивать тормозные диски при износе?
Проточка оправдана только в двух случаях: когда буртик невелик, а толщина диска позволяет снять 0,3–0,5 мм, и при наличии сильных рисок от изношенных колодок. В остальных ситуациях диск меняется, так как современные диски проектируются с минимальным запасом прочности, и снятие металла ухудшает теплопроводность, а также диск может потерять геометрию. Дешевле и безопаснее купить новый диск.
Как часто нужно проверять тормозные диски?
Рекомендуется проверять тормозные диски каждые 15-20 тысяч километров пробега или при каждой замене колодок. Даже при малом пробеге, если автомобиль долго стоит, коррозия может сделать диск непригодным. Своевременная диагностика позволяет избежать дорогостоящего ремонта и травм.
