Система указателей поворота и аварийной сигнализации: принцип работы и типовые отказы
Отказ указателей поворота и аварийной сигнализации представляет собой критическую неисправность, делающую эксплуатацию транспортного средства небезопасной. Водитель лишается возможности информировать других участников движения о своих намерениях, что многократно увеличивает риск аварийной ситуации. Понимание принципов работы этой системы и умение локализовать неисправность — обязательный навык для любого автомобилиста.
Система указателей поворота состоит из нескольких ключевых компонентов. Это лампы накаливания или светодиодные элементы, установленные в передних и задних фонарях, а также боковые повторители. Управление осуществляется рычажком под рулевым колесом — подрулевым переключателем. Мозгом системы является реле-прерыватель, которое коммутирует цепи питания ламп и одновременно формирует характерный прерывистый сигнал. Электропитание всех этих устройств защищено плавкими предохранителями, установленными в монтажном блоке.
Логика поиска неисправности диктуется тем, что система едина для аварийной сигнализации и указателей поворота. Если не работают все поворотники (с обеих сторон) и аварийная сигнализация, проблема лежит в общем для всех цепей элементе. Если один из режимов функционирует, а другой нет — неисправность локализуется в подрулевом переключателе или его цепи. Данное руководство посвящено первому, самому сложному сценарию — полному отказу обоих режимов.
Реле-прерыватель указателей поворота: устройство и признаки неисправности
Реле-прерыватель (часто обозначаемое как K3 или аналогично) представляет собой электромагнитное или электронное устройство, которое размыкает цепь питания ламп с заданной частотой. В классическом исполнении это коробочка с тремя или четырьмя контактами. Современные автомобили все чаще используют твердотельные реле, встроенные в блок предохранителей, однако логика работы остается неизменной.
Характерный признак неисправного реле — полное отсутствие щелчков при включении поворота или аварийки. Лампы при этом не загораются вовсе, либо загораются ровным светом без мигания. Второй вариант говорит о том, что реле залипло в замкнутом состоянии или его контакты подгорели. В редких случаях можно услышать непрерывное жужжание — признак механического повреждения или короткого замыкания в цепи нагрузки.
Проверка реле-прерывателя: пошаговый алгоритм
Определить, является ли реле причиной отказа, можно без специального оборудования. Однако мультиметр (тестер) существенно упрощает задачу. Процесс проверки состоит из четырех этапов.

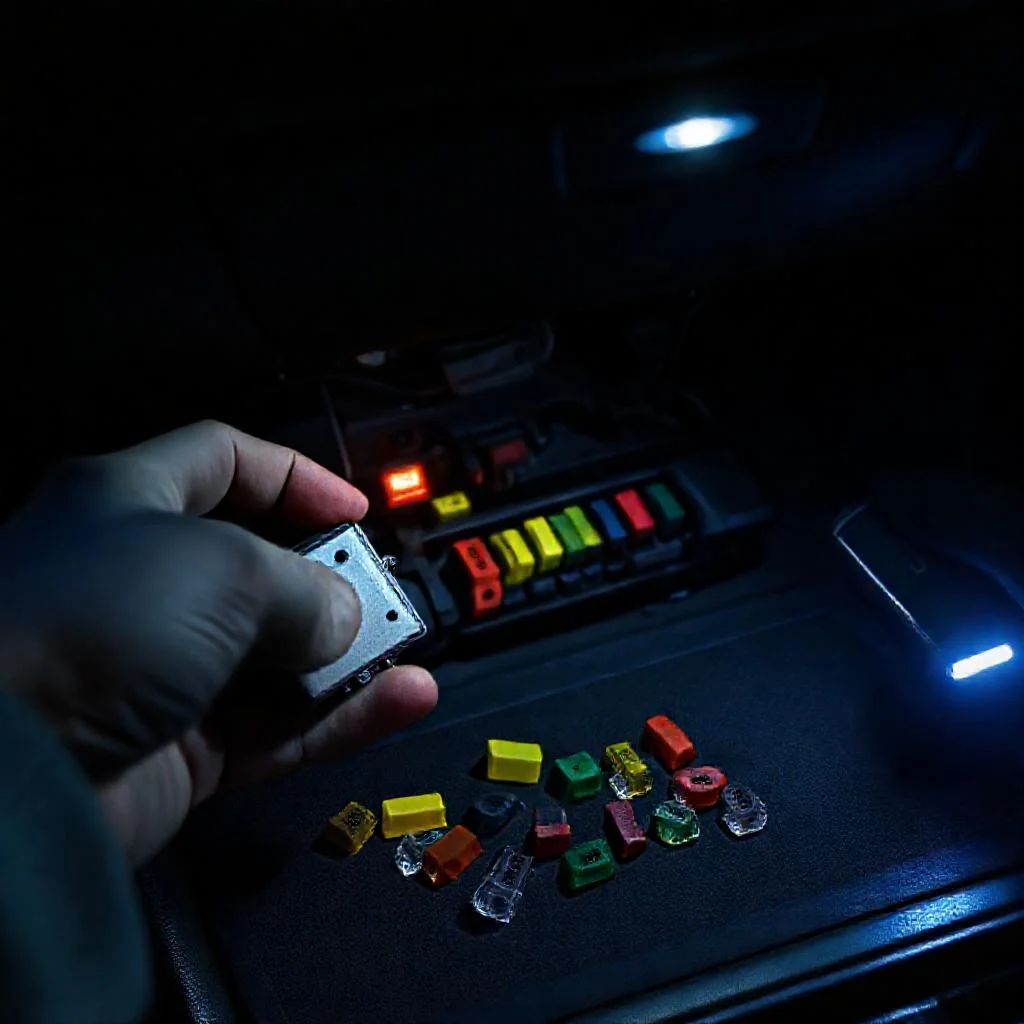

Этап первый: локализация реле. Монтажный блок предохранителей и реле в большинстве автомобилей расположен под капотом (со стороны водителя) или в салоне под панелью приборов. На внутренней стороне крышки блока нанесена схема с обозначениями. Найти реле поворотников можно по пиктограмме с изображением стрелок или надписи TURN / HAZARD. Если маркировка не читается, следует воспользоваться руководством по эксплуатации конкретного автомобиля.
Этап второй: визуальный осмотр и тактильная проверка. Перед извлечением реле следует убедиться, что снята клемма аккумулятора (минусовая) для предотвращения случайного короткого замыкания. Реле извлекается из гнезда легким покачиванием. Визуальный осмотр может выявить следы оплавления или коррозии на контактах. Само реле не должно иметь трещин в корпусе.
Этап третий: проверка мультиметром (измерение сопротивления). Для этого потребуется перевести мультиметр в режим измерения сопротивления (Ом, диапазон 200 Ом). Прикладываются щупы к управляющим контактам реле (обычно это контакты 85 и 86 по международной маркировке). Исправная катушка реле должна показывать сопротивление от 50 до 150 Ом. Если тестер показывает обрыв (единица на дисплее) или короткое замыкание (ноль), реле подлежит замене.
Этап четвертый: заведомо исправное реле. Самый надежный способ проверки — установка заведомо рабочего реле. Если после замены система заработала, причина найдена. Если нет — следует переходить к проверке предохранителей.
Почему реле выходит из строя
Наиболее распространенная причина — перегорание одной из ламп. Когда лампа накаливания перегорает, ее спираль разрывается, сопротивление в цепи возрастает. Электронное реле, отслеживающее ток, перестает получать необходимую нагрузку и либо отключается, либо начинает работать хаотично. Это защитная реакция. Замена перегоревшей лампы часто решает проблему без ремонта реле.
Другой причиной является короткое замыкание в проводке. Повреждение изоляции в районе задних фонарей или в гофре между кузовом и дверью багажника приводит к тому, что реле работает с перегрузкой, его контакты подгорают или катушка сгорает. Влага и окисление контактов в разъемах также ускоряют износ реле.
Предохранители: диагностика цепей поворотников
Предохранитель — самый простой элемент системы. Если реле исправно, а лампы молчат, высока вероятность, что сгорел один или несколько предохранителей. Важно понимать, что в системе указателей поворота может быть до трех разных предохранителей, отвечающих за разные цепи. Один отвечает за питание самой цепи ламп, другой — за питание реле, третий — за цепь аварийной сигнализации.
Правильная методика проверки предохранителя
Никогда не следует полагаться на визуальный осмотр. Перемычка внутри предохранителя может перегореть в месте, невидимом глазу, под пластиковой крышкой. Особенно это актуально для миниатюрных предохранителей типа MINI или Micro2. Единственный достоверный метод — проверка мультиметром.
- Извлеките подозрительный предохранитель из гнезда.
- Переведите мультиметр в режим прозвонки (значок диода) или измерения сопротивления.
- Приложите щупы к металлическим ножкам предохранителя.
- Исправный элемент покажет нулевое сопротивление (или мультиметр издаст звуковой сигнал).
- Если тестер показывает обрыв — предохранитель сгорел.
Категорически запрещено использовать предохранители с завышенным номиналом или так называемые «жучки» — перемычки из проволоки. Это приводит к перегреву проводки, оплавлению изоляции и пожару. Номинал предохранителя указан на его корпусе (обычно 10А, 15А или 20А) и должен строго соответствовать схеме автомобиля.
Локализация предохранителей в монтажном блоке
Для поиска нужного предохранителя необходимо свериться со схемой на крышке блока. Обычно предохранитель поворотников обозначается символами TURN, HAZARD, STOP или имеет номер, указанный в инструкции. Если схема отсутствует или стерта, можно использовать универсальный метод последовательной проверки. Аккуратно извлекая по одному предохранителю из блока и проверяя их мультиметром, удается найти неисправный элемент. Однако этот метод трудоемок при наличии большого количества предохранителей.
Более грамотный подход — определение цепи питания. Включите зажигание и включите поворот. Затем осторожно подденьте клеммы предохранителя в гнезде щупом мультиметра, не извлекая его. Второй щуп замкните на массу кузова. Наличие напряжения 12 Вольт на одной из клемм свидетельствует о том, что предохранитель цел и напряжение на него подается. Отсутствие напряжения на обеих клеммах указывает на обрыв в цепи до предохранителя или на то, что ищется не тот элемент.
Наиболее частые ошибки при замене предохранителей
Многие водители совершают критическую ошибку, заменяя сгоревший предохранитель на новый и включая систему. Если предохранитель сгорел повторно сразу после замены, это означает наличие короткого замыкания. Эксплуатировать автомобиль в таком состоянии опасно. Необходимо искать место повреждения проводки.
Типичные места короткого замыкания — это жгуты проводов в районе петель дверей (задние фонари), под капотом в местах трения об острые кромки кузова, а также внутри фонарей из-за нарушения герметичности и попадания воды. В таких случаях потребуется обращение к автоэлектрику для прозвонки цепей и устранения повреждения.
Подрулевой переключатель: если реле и предохранители исправны
Если проверка реле и предохранителей подтвердила их исправность, а система по-прежнему не работает, внимание следует обратить на подрулевой переключатель. Этот механизм подвергается ежедневной нагрузке, его контакты со временем окисляются или стираются. Переключатель коммутирует цепи поворотников и аварийной сигнализации.
Диагностика подрулевого переключателя без его демонтажа затруднительна. Однако можно провести косвенную проверку. Если аварийная сигнализация включается отдельной кнопкой и не работает, а кнопка аварийки также встроена в сам переключатель, то проблема именно в нем. Если же аварийка включается и работает, а поворотники нет, то неисправен именно рычажок.
Для точной диагностики потребуется снять декоративные накладки рулевой колонки и получить доступ к колодке проводов переключателя. Мультиметром проверяется прохождение сигнала при отклонении рычажка вверх или вниз. В некоторых автомобилях конструктивно невозможно отремонтировать переключатель — только замена в сборе. В других предусмотрена чистка контактов специальным спреем-контактом (WD-40 Contact Cleaner).
Наиболее вероятные сценарии и их решения
Для быстрой ориентации в ситуации полезно знать типовые алгоритмы. Рассмотрим три распространенных случая.
- Сценарий 1: ни один поворотник не работает, аварийка молчит, щелчков нет. В первую очередь проверяется реле-прерыватель и общие предохранители (цепи питания реле и ламп). Второстепенная причина — потеря массы на блоке реле или окисление контактов в главном разъеме монтажного блока.
- Сценарий 2: поворотники работают очень быстро (частое мигание) или медленно. Это признак неисправной лампы (чаще всего перегоревшей). Быстрое мигание — сигнал о том, что сопротивление в цепи ниже нормы (лампа отсутствует). Медленное — о повышении сопротивления (плохой контакт, коррозия). Реле исправно, предохранители целы. Требуется замена лампы.
- Сценарий 3: после замены предохранителя он сгорает снова. Это указывает на короткое замыкание. Осматривается проводка задних фонарей, гофра двери багажника, разъемы. Перед повторной установкой предохранителя необходимо устранить причину КЗ.
Важно помнить, что современные автомобили с CAN-шиной (цифровой обмен данными) имеют иную архитектуру. Там роль реле часто выполняет блок управления кузовом (BCM). В таких системах попытка просто заменить реле не даст результата. Для диагностики необходимо подключение диагностического сканера для считывания кодов ошибок и проверки сигналов управления.
Практический итог: последовательность действий автовладельца
При полном отказе системы указателей поворота и аварийной сигнализации алгоритм действий должен быть строго последовательным. Это исключит лишнюю работу и быстрее вернет автомобиль в строй.
Первым делом проверяется работа аварийной сигнализации. Если она включается, проблема в подрулевом переключателе или его цепи. Если не включается — переходим к проверке предохранителей. Используйте мультиметр для прозвонки всех предохранителей, относящихся к цепям освещения и указателей поворота. Затем проверяется реле-прерыватель. Его можно продиагностировать мультиметром или просто заменить на заведомо исправное. Если все эти элементы исправны, необходимо осмотреть проводку, особенно в местах перегибов и соединений.
В случае, когда автомобиль оборудован системой CAN-шины и современным блоком управления кузовом, самостоятельное вмешательство без диагностического оборудования может привести к более серьезным проблемам. В такой ситуации рекомендуется обращение в профильный сервис. Ремонт системы освещения с использованием кустарных методов (жучки, скрутки) недопустим, так как напрямую влияет на безопасность дорожного движения.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, методы диагностики и типовые неисправности элементов системы указателей поворота и аварийной сигнализации, описанные в статье. Данные структурированы для быстрого поиска причины отказа.
| Элемент системы | Признак неисправности | Метод проверки | Ожидаемые параметры / критерии | Примечания / Причины отказа |
|---|---|---|---|---|
| Реле-прерыватель | Полное отсутствие щелчков; лампы не горят или горят ровным светом; непрерывное жужжание | Мультиметр (режим Ом, диапазон 200 Ом) — измерение сопротивления на контактах 85 и 86; установка заведомо исправного реле | Сопротивление от 50 до 150 Ом | Перегорание лампы, короткое замыкание в проводке, влага, окисление контактов |
| Предохранитель (общий) | Полный отказ поворотников и аварийки | Мультиметр (режим прозвонки или измерения сопротивления) — проверка на извлеченном элементе | Нулевое сопротивление (звуковой сигнал мультиметра) | Номинал указан на корпусе: 10А, 15А или 20А. Категорически запрещены «жучки» |
| Предохранитель (цепь реле) | Отсутствие питания на реле | Мультиметр (режим Вольт) — проверка напряжения на клеммах гнезда предохранителя при включенном зажигании и повороте | Наличие 12 Вольт на одной из клемм | Отсутствие напряжения на обеих клеммах указывает на обрыв в цепи до предохранителя |
| Подрулевой переключатель | Работает только один из режимов (аварийка или поворотники); не работают все режимы при исправных реле и предохранителях | Демонтаж накладок рулевой колонки; проверка прохождения сигнала мультиметром при отклонении рычажка | Наличие сигнала при коммутации | Окисление или износ контактов; часто требуется замена в сборе |
| Лампы накаливания | Быстрое или медленное мигание работающих поворотников | Визуальный осмотр | Лампа должна быть целой (нить накала не оборвана) | Быстрое мигание — лампа перегорела; медленное — плохой контакт/коррозия |
| Проводка (жгуты, разъемы) | Предохранитель сгорает повторно сразу после замены; хаотичная работа системы | Осмотр жгутов в районе петель дверей, задних фонарей, мест трения об острые кромки кузова | Отсутствие видимых повреждений изоляции, следов воды и коррозии | Типичные места КЗ — гофры дверей и задние фонари из-за нарушения герметичности |
Частые вопросы по теме (FAQ)
Почему не работают поворотники и аварийка, при этом щелчков реле не слышно?
Полное отсутствие щелчков указывает на неисправность реле-прерывателя. Согласно руководству, это характерный признак неисправного реле: лампы не загораются вовсе либо загораются ровным светом без мигания. Для проверки необходимо извлечь реле и прозвонить его мультиметром: сопротивление исправной катушки должно составлять от 50 до 150 Ом. Самый надежный способ — установить заведомо рабочее реле. Если после замены система заработала, неисправность найдена.
Как проверить реле-прерыватель мультиметром?
Реле-прерыватель проверяется в четыре этапа. Сначала найдите его в монтажном блоке по пиктограмме или надписи TURN/HAZARD. Перед извлечением снимите минусовую клемму аккумулятора. Затем переведите мультиметр в режим измерения сопротивления (диапазон 200 Ом) и приложите щупы к управляющим контактам реле (85 и 86 по международной маркировке). Исправная катушка должна показывать сопротивление от 50 до 150 Ом. Если тестер показывает обрыв (единица) или короткое замыкание (ноль), реле подлежит замене.
Как проверить предохранитель поворотников?
Никогда не полагайтесь на визуальный осмотр, так как перемычка может перегореть под пластиковой крышкой. Единственный достоверный метод — проверка мультиметром в режиме прозвонки или измерения сопротивления. Извлеките предохранитель из гнезда, приложите щупы к его металлическим ножкам. Исправный элемент покажет нулевое сопротивление или мультиметр издаст звуковой сигнал. Если тестер показывает обрыв — предохранитель сгорел. Категорически запрещено использовать элементы с завышенным номиналом или «жучки» — это приводит к пожару.
Почему сгорает предохранитель поворотников сразу после замены?
Это указывает на короткое замыкание в проводке. Эксплуатировать автомобиль в таком состоянии опасно. Типичные места короткого замыкания — жгуты проводов в районе петель дверей (задние фонари), под капотом в местах трения об острые кромки кузова, а также внутри фонарей из-за попадания воды. Перед повторной установкой предохранителя необходимо устранить причину КЗ. Если предохранитель сгорает повторно, требуется обращение к автоэлектрику для прозвонки цепей.
Что делать, если реле и предохранители исправны, но поворотники не работают?
В этом случае следует проверить подрулевой переключатель. Его контакты со временем окисляются или стираются. Для точной диагностики потребуется снять накладки рулевой колонки и мультиметром проверить прохождение сигнала при отклонении рычажка. Если аварийная сигнализация включается отдельной кнопкой и работает, а поворотники нет, то неисправен именно рычажок. В некоторых автомобилях требуется замена переключателя в сборе, в других возможна чистка контактов специальным спреем.
