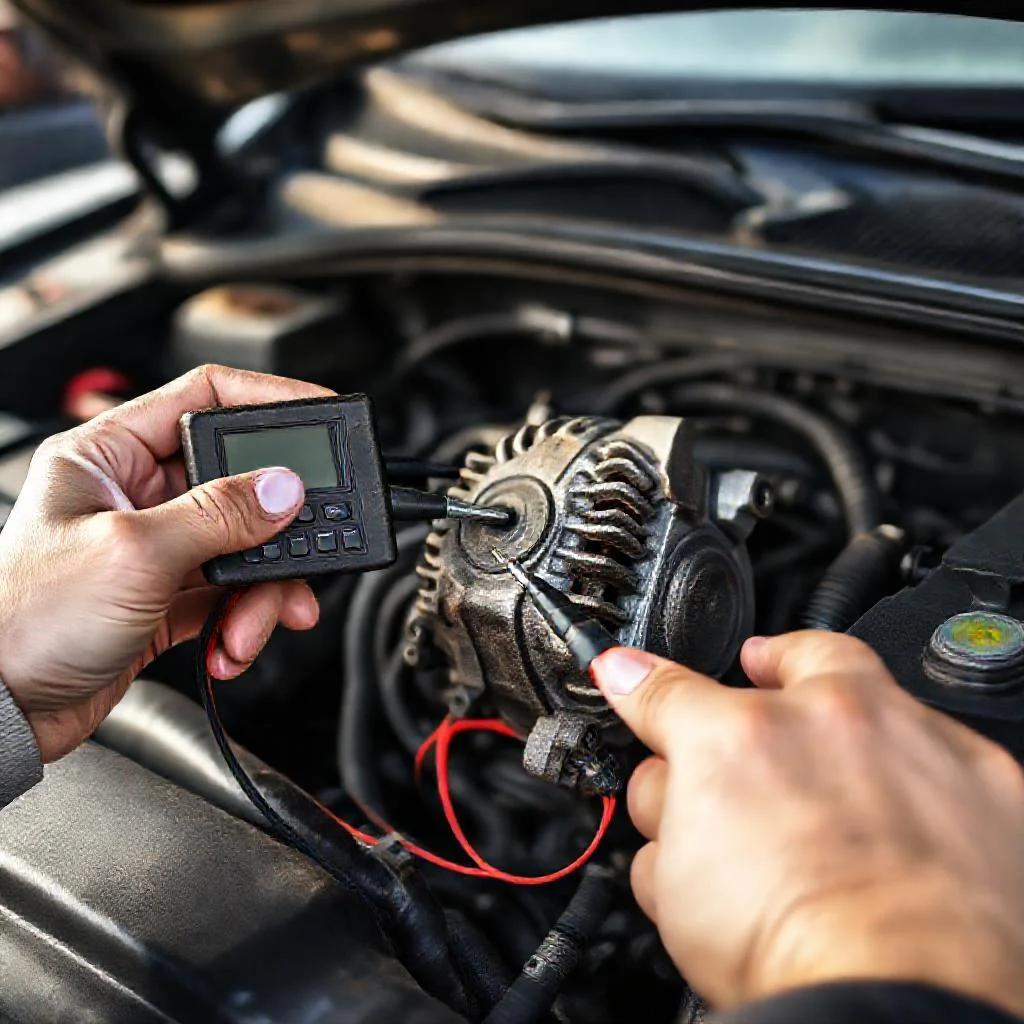

Пропала зарядка аккумулятора: как проверить генератор не снимая с машины
Ситуация, когда после поворота ключа зажигания вместо уверенного пуска слышен лишь вялый скрежет стартера, знакома многим водителям. Чаще всего первая мысль — севший аккумулятор. Однако если батарея новая или ее заряд подтвержден тестером, причина кроется в генераторе. Диагностика этого узла без демонтажа возможна и занимает не более 15 минут. Главное — соблюдать последовательность действий и понимать физику процессов.
Основные признаки неисправности генератора
Прежде чем хвататься за мультиметр, стоит оценить косвенные симптомы. Генератор выходит из строя не мгновенно, и его «агония» проявляется характерными сигналами.
- Тусклый свет фар на холостых оборотах. При нажатии на педаль газа яркость восстанавливается — это указывает на недостаточное напряжение в сети.
- Свист или вой из-под капота, усиливающийся при включении обогрева или фар. Часто так ведет себя изношенный ремень генератора или подшипник ротора.
- Индикатор батареи на приборной панели горит или моргает в движении. На большинстве автомобилей лампа красного цвета с пиктограммой АКБ загорается при напряжении ниже 12 В.
- Стартер крутит «вяло» после длительной стоянки, хотя аккумулятор полностью заряжен внешним устройством.
- Провалы в работе электроники: магнитола сбрасывает настройки, кондиционер включается с запозданием, стеклоподъемники движутся медленно.
Если хотя бы два пункта совпадают с текущим состоянием автомобиля, генератор требует проверки.
Необходимые инструменты и меры безопасности
Для диагностики потребуется мультиметр с функциями вольтметра и омметра. Подойдет любой цифровой прибор ценой до 1000 рублей. Дополнительно нужны защитные перчатки и, желательно, очки.
Критически важно перед началом работ отключить все потребители тока: фары, кондиционер, подогрев сидений, музыку. Двигатель должен быть прогрет до рабочей температуры (около 90°C). Проверка проводится на устойчивых оборотах холостого хода (700–900 об/мин для бензиновых двигателей).
Запрещается отсоединять клемму аккумулятора на работающем двигателе. Это приводит к резкому скачку напряжения и выходу из строя блока управления двигателем или диодного моста генератора. Правило действует для всех автомобилей после 1995 года выпуска.
Пошаговая проверка генератора мультиметром
Диагностика начинается с замера напряжения на клеммах аккумуляторной батареи (АКБ) при выключенном двигателе. Нормальный уровень — 12,5–12,7 В. Если значение ниже 12,4 В, батарею нужно зарядить, иначе результаты будут недостоверны.
Шаг 1: Проверка напряжения на холостом ходу
Запустите двигатель. Дайте ему поработать 1–2 минуты для стабилизации оборотов. Подключите щупы мультиметра к клеммам АКБ: красный — на «плюс», черный — на «минус». Зафиксируйте показания.
- 13,5–14,5 В — идеальный диапазон. Генератор исправен.
- 13,0–13,4 В — допустимо, но указывает на слабый заряд. Возможен износ щеток или натяжение ремня.
- Ниже 13,0 В — аварийное состояние. Генератор не справляется с нагрузкой.
- Выше 14,8 В — перезаряд. Выходит из строя регулятор напряжения.
При любых отклонениях от нормы переходят к нагрузочному тесту.
Шаг 2: Нагрузочный тест
Включите максимальное количество потребителей: дальний свет, обогрев заднего стекла, вентилятор печки на полную мощность, подогрев сидений. Через 30–40 секунд повторно замерьте напряжение на АКБ. Нормальное значение — не ниже 13,0 В.
- Если напряжение падает до 12,0–12,5 В, генератор работает на пределе. Скорее всего, изношены щетки или ослаб ремень.
- Падение ниже 11,8 В говорит о выходе из строя диодного моста или обрыве обмотки статора.
Важно зафиксировать именно стабильное значение, а не мгновенный скачок при включении нагрузки. Мультиметр на аналоговых моделях должен успокоиться через 5–10 секунд.
Шаг 3: Проверка ременной передачи
Недостаточная зарядка часто связана с проскальзыванием ремня. Осмотрите ремень генератора визуально. На нем не должно быть трещин, расслоений или масляных пятен. Проверьте натяжение: нажмите пальцем на середину ветви между шкивами. Нормальный прогиб — 10–15 мм при усилии 10 кг (средняя сила нажатия).
- Слишком свободный ремень буксусует, особенно под нагрузкой. Это слышно по тонкому свисту.
- Перетянутый ремень быстро убивает подшипники генератора и насоса гидроусилителя.
Если ремень в порядке, а напряжение низкое, проблема внутри корпуса.
Диагностика без мультиметра (полевой метод)
Если прибора под рукой нет, можно оценить работоспособность генератора грубой проверкой. Заведите двигатель и включите дальний свет. Резко нажмите педаль газа до 2500–3000 об/мин и сбросьте. Наблюдайте за яркостью ламп. Если на холостых оборотах свет тусклый, а при нажатии на газ заметно ярчает — генератор жив, но изношен. Если яркость не меняется или постоянно низкая — узел требует ремонта.
Также можно проверить работу генератора по напряжению «массы». Подсоедините один щуп мультиметра к «минусу» АКБ, второй — к очищенному месту на кузове (неокрашенный болт, двигатель). Разница потенциалов не должна превышать 0,3 В. Если больше — плохой контакт массы.
Поверка диодного моста и обмоток
Эта процедура требует переключения мультиметра в режим измерения сопротивления (омметр) или проверки диодов. Выполняется на неработающем двигателе.
Проверка диодного моста
Отключите минусовую клемму АКБ. Найдите провод с клеммой «B+» (толстый красный) на генераторе. Отсоедините его. Переключите мультиметр на измерение сопротивления (диапазон 200 Ом). Красный щуп приложите к корпусу генератора, черный — к клемме «B+». Прибор должен показать бесконечность (обрыв). Если сопротивление равно нулю или единицы Ом, диодный мост пробит. Повторите тест, поменяв щупы местами: результат должен быть таким же.
- Любые показания, кроме бесконечности, указывают на пробой диодов.
- Не пытайтесь «прозвонить» генератор тестером, не сняв реле-регулятор (щеткодержатель). На некоторых моделях это дает ложные показания.
Проверка обмотки ротора
Найдите контактные кольца на задней крышке генератора (два медных кольца). Для доступа к ним часто нужно снять только пластиковую защитную крышку. Измерьте сопротивление между кольцами. Нормальное значение для большинства генераторов — 2,5–5,0 Ом.
- Обрыв — сопротивление бесконечно.
- Межвитковое замыкание — сопротивление меньше 1 Ом.
Далее приложите один щуп к кольцу, второй — к корпусу генератора. Сопротивление должно быть бесконечным. Если есть хоть малейшее сопротивление, обмотка замыкает на массу — генератор нужно перематывать или менять в сборе.
Проверка регулятора напряжения
Современные генераторы оснащены встроенным реле-регулятором. Он отвечает за стабилизацию напряжения на уровне 14,2–14,4 В. Чтобы проверить его без снятия, понадобится длинный тонкий провод и вольтметр.
Заведите двигатель. Подключите вольтметр к «+» клемме генератора (толстый болт) и к массе. Плавно увеличьте обороты двигателя до 3000 об/мин. Напряжение должно стабилизироваться и не превышать 14,7 В. Если при 2000 об/мин прибор показывает 15,0 В и выше — регулятор неисправен, идет перезаряд. Это чревато кипением электролита в аккумуляторе.
Для точной проверки можно временно заземлить провод с вывода «D+» или «L» (тонкий провод, идущий к лампочке приборной панели). При исправном регуляторе напряжение не должно подняться выше 15,0 В. Учтите, что этот метод требует внимательности: при неисправности регулятора можно вызвать скачок напряжения в бортовой сети.
Характерные неисправности генератора
Понимание типовых поломок ускоряет диагностику. Ниже приведены наиболее частые причины прекращения заряда.
- Износ щеток. Щетки (графитовые бруски) стираются через каждые 60–80 тысяч км. Критичная длина — менее 5 мм. Проверяется визуально после снятия щеткодержателя (2 винта).
- Пробой диодов. Возникает из-за перегрева или попадания влаги. Сопровождается разрядом АКБ через корпус на стоянке.
- Обрыв обмотки статора. Часто случается при заклинивании подшипника. Ротор трется о статор, изоляция плавится.
- Окисление контактных колец. На кольцах появляется налет после длительного простоя. Устраняется чистой ветошью с ацетоном.
В 90% случаев проблему решает замена щеток или реле-регулятора. Генератор снимают только при механическом повреждении подшипников или обрыве обмоток.
Таблица показаний для проверки
Для наглядности сведем нормативные значения в одну таблицу. Данные актуальны для легковых автомобилей с 12-вольтовой бортовой сетью.
| Параметр | Условие | Норма | Неисправность |
|---|---|---|---|
| Напряжение на холостом ходу | Двигатель работает, потребители выключены | 13,5–14,5 В | Менее 13,0 В |
| Напряжение под нагрузкой | Включены фары, печка, обогрев | Не менее 13,0 В | Менее 12,5 В |
| Сопротивление обмотки ротора | Двигатель выключен | 2,5–5,0 Ом | Обрыв или замыкание |
| Сопротивление диодного моста (прямое/обратное) | Двигатель выключен | Бесконечность | Нулевое сопротивление |
Заключительные рекомендации
Проверка генератора без снятия позволяет выявить до 80% неисправностей. Если после всех тестов зарядка не восстанавливается, но аккумулятор заведомо исправен, генератор следует демонтировать для дефектовки. Наиболее часто выходят из строя подшипники (шум при работе) и диодный мост (пропадает зарядка после мойки двигателя).
Если автомобиль оснащен системой «Start-Stop», требования к генератору жестче. На таких машинах напряжение может временно падать до 12,2 В при активном процессе рекуперации — это нормально. Однако в установившемся режиме должно быть не ниже 13,8 В.
Регулярная профилактика — раз в 30 тыс. км проверка натяжения ремня и очистка контактов — предотвращает внезапные отказы. Исправный генератор служит 150–200 тыс. км без вмешательства.
Сводная таблица данных
В таблице ниже приведены нормативные значения и признаки неисправностей для основных параметров генератора, проверяемых без снятия с автомобиля. Данные полностью соответствуют описанию из статьи.
| Параметр | Условие | Норма | Неисправность |
|---|---|---|---|
| Напряжение на холостом ходу | Двигатель работает, потребители выключены | 13,5–14,5 В | Менее 13,0 В |
| Напряжение под нагрузкой | Включены фары, печка, обогрев | Не менее 13,0 В | Менее 12,5 В |
| Сопротивление обмотки ротора | Двигатель выключен | 2,5–5,0 Ом | Обрыв или замыкание |
| Сопротивление диодного моста (прямое/обратное) | Двигатель выключен | Бесконечность | Нулевое сопротивление |
Частые вопросы по теме (FAQ)
Какое напряжение должен выдавать генератор на холостом ходу?
На прогретом двигателе (около 90°C) при выключенных всех потребителях и устойчивых оборотах холостого хода (700–900 об/мин) нормальное напряжение на клеммах аккумулятора составляет 13,5–14,5 В. Значение ниже 13,0 В считается аварийным и указывает на неисправность генератора.
Как проверить генератор под нагрузкой без его снятия?
Запустите двигатель и включите все мощные потребители: дальний свет, обогрев заднего стекла, вентилятор печки на максимум, подогрев сидений. Через 30–40 секунд замерьте напряжение на АКБ. Норма — не ниже 13,0 В. Если напряжение падает до 12,0–12,5 В, генератор работает на пределе. Падение ниже 11,8 В говорит о серьезной поломке, например, пробое диодного моста.
Можно ли проверить генератор без мультиметра?
Да, существует грубый полевой метод. Заведите двигатель, включите дальний свет, резко нажмите на педаль газа до 2500–3000 об/мин и сбросьте. Наблюдайте за яркостью ламп. Если на холостых оборотах свет тусклый, а при нажатии на газ заметно ярчает — генератор жив, но изношен. Если яркость не меняется или постоянно низкая — узел требует ремонта.
Как проверить диодный мост генератора не снимая его с машины?
На неработающем двигателе отключите минусовую клемму АКБ. Отсоедините толстый красный провод с клеммы «B+» на генераторе. Переключите мультиметр в режим омметра (200 Ом). Приложите красный щуп к корпусу генератора, черный — к клемме «B+». Прибор должен показать бесконечность (обрыв). Любые конечные показания (единицы Ом или ноль) указывают на пробой диодов.
Что делать, если напряжение с генератора в норме, но аккумулятор все равно разряжается?
Проверьте контакт «массы». Подсоедините один щуп мультиметра к «минусу» АКБ, второй — к очищенному месту на кузове (неокрашенный болт или двигатель). Разница потенциалов не должна превышать 0,3 В. Если больше — проблема в плохом контакте массы, из-за которого зарядка не доходит до батареи.
