Шаровая опора: признаки износа, скрип и проверка люфта монтировкой
Шаровая опора — ключевой элемент подвески, обеспечивающий подвижное соединение поворотного кулака с рычагом. Эта деталь работает в условиях постоянных ударных нагрузок, перепадов температур и воздействия грязи. Срок службы оригинальных шаровых опор обычно составляет 60–100 тысяч километров, но при эксплуатации по плохим дорогам он может сократиться до 30–40 тысяч.
Игнорирование износа шаровой опоры грозит потерей управления автомобилем. При полном разрушении пальца колесо складывается, автомобиль теряет управляемость, что часто приводит к аварии. Диагностика этого узла не требует сложного оборудования — достаточно стандартного набора инструментов и пяти минут времени.
Конструкция и принцип работы шаровой опоры
Шаровая опора состоит из металлического корпуса, полимерного вкладыша (сухаря), стального пальца со сферическим наконечником и защитного пыльника. Палец совершает качательные и вращательные движения внутри корпуса. Полимерный вкладыш выполняет роль подшипника скольжения — он принимает на себя нагрузки и обеспечивает плавность хода.
Смазка внутри опоры снижает трение, а пыльник защищает механизм от абразива и влаги. Когда пыльник повреждается, песок и вода попадают внутрь, вызывая абразивный износ вкладыша и коррозию сферической поверхности пальца. Именно нарушение герметичности служит первопричиной ускоренного выхода опоры из строя.
Первые признаки износа шаровой опоры
Заподозрить неисправность шаровой опоры можно по косвенным симптомам. Эти сигналы указывают на то, что деталь требует незамедлительной проверки.
- Стук в подвеске при движении по неровностям. На ранней стадии стук слышен только на мелких неровностях. По мере прогрессирования износа звук появляется даже на асфальте с мелкими дефектами. Характер звука — глухой металлический, будто два куска металла ударяются друг о друга.
- Скрип при повороте руля. Скрип шаровой опоры часто путают со скрипом сайлентблоков или рулевых наконечников. Отличительная особенность — звук доносится из зоны колеса, а не из моторного щита. Скрип может быть сухим, напоминающим сжатие пенопласта, либо металлическим, с визгливыми нотками.
- Увод автомобиля в сторону. Изношенная шаровая опора нарушает геометрию подвески. Это проявляется в том, что автомобиль «ведет» вправо или влево на прямом участке дороги, даже при исправно настроенном развале-схождении.
- Неравномерный износ шин. Люфт в шаровой опоре вызывает изменение углов установки колес. Внешняя или внутренняя сторона протектора стирается быстрее, появляются зазубрины или «пилообразный» износ.
- Вибрация руля и кузова. Разрушающийся вкладыш шаровой опоры перестает гасить вибрации. Колесо начинает колебаться, что передается на рулевое колесо и кузов. Вибрация усиливается при скорости 60–80 км/ч.
Почему скрипит шаровая опора
Скрип — характерный признак износа, который появляется раньше стука. Причина скрипа кроется в потере смазки и загрязнении рабочей поверхности. Когда пыльник разрывается, песок действует как абразив, истирая полимерный вкладыш. Шаровой палец начинает соприкасаться с металлическим корпусом опоры, возникает сухое трение, которое сопровождается характерным звуком.
Вторая распространённая причина — потеря эластичности полимерного вкладыша. Со временем материал стареет, теряет пластичность, покрывается микротрещинами. При движении пальца внутри такого вкладыша возникает вибрация, которая преобразуется в звук. Смазка в этом случае лишь частично маскирует проблему.
Важно понимать: скрип может указывать не только на износ шаровой опоры. Аналогичный звук способны издавать сухие шарниры рулевых наконечников, сайлентблоки, а также резиновые втулки стабилизатора. Поэтому скрип — лишь повод провести полноценную диагностику, а не заменять опору по одному лишь звуковому признаку.
Эксперты рекомендуют при появлении скрипа в подвеске сразу проверить состояние пыльников. Если резина целая и эластичная, опора может приработаться и скрип исчезнет. Если пыльник порван — деталь подлежит замене, так как песок уже попал внутрь.

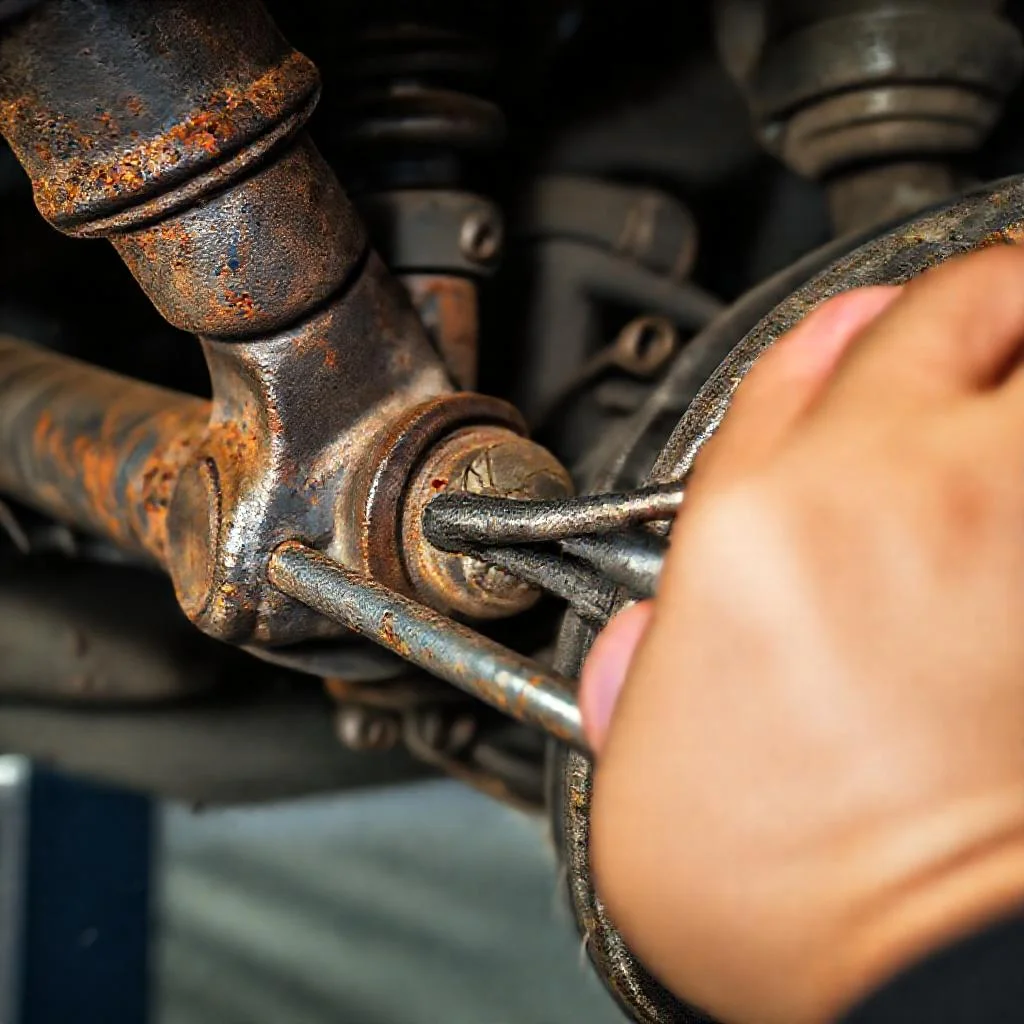

Как проверить люфт шаровой опоры монтировкой
Проверка шаровой опоры с помощью монтировки — самый доступный и информативный способ диагностики. Для работы потребуется домкрат, монтировка длиной не менее 60 см и фонарик. Все действия выполняются на ровной твердой поверхности, автомобиль обязательно зафиксирован противооткатными упорами.
Последовательность проверки передней шаровой опоры
- Поддомкратить колесо. Автомобиль ставится на домкрат, проверяемое колесо вывешивается до отрыва от земли. Категорически запрещается подкладывать под машину кирпичи или доски — только штатные упоры и страховочная стойка.
- Зафиксировать положение. Рулевое колесо должно быть установлено прямо. Колесо не должно иметь возможности вращаться — это исключит ложные ощущения люфта от ступичного подшипника.
- Найти точку опоры. Монтировку заводят между поворотным кулаком и нижним рычагом подвески, максимально близко к шаровой опоре. Другой конец монтировки упирают в лонжерон или нижнюю часть кузова через проставку из плотной резины.
- Создать усилие. Коротким, резким движением нагружают рычаг вниз — вверх и обратно. Усилие должно быть направлено перпендикулярно оси опоры. При этом пальцами второй руки контролируют перемещение корпуса опоры относительно пальца.
- Оценить результат. Люфт допустим в пределах 0,5–1 мм (невооруженным глазом). Если ощущается свободное перемещение или слышен щелчок при смене направления нагрузки — опора неисправна. Изношенная опора может иметь люфт 2–3 мм и более, что критично.
Особенности проверки разных типов подвесок
На подвесках типа Макферсон (McPherson) шаровая опора встроена в рычаг, доступ к ней ограничен. В этом случае монтировку располагают между корпусом шаровой и поворотным кулаком. На многорычажных подвесках с отдельными шаровыми опорами проверка проще — можно монтировку завести прямо под сферический палец.
Для задних шаровых опор (на независимых подвесках) методика та же, но с одним отличием: руль не участвует, достаточно вывесить колесо. Акцент делается на вертикальный и продольный люфт. Продольный люфт говорит об износе вкладыша, вертикальный — о деформации корпуса опоры.
Дополнительные методы проверки
Диагностика монтировкой может быть дополнена другими методами, которые дают более полную картину.
- Проверка при снятой нагрузке. Вывесив колесо, нужно взяться за его верхнюю и нижнюю части и покачать в вертикальной плоскости. Если слышен стук или ощущается ход — люфт есть. Однако этот метод не показывает реальной величины зазора, так как монтировка позволяет приложить большее усилие.
- Визуальный контроль пыльников. Перед проверкой монтировкой следует осмотреть резиновый чехол опоры. Разрывы, трещины или ослабление хомутов — прямой признак того, что смазка вымыта, а внутрь попала грязь. Даже без люфта такая опора требует замены при ближайшем ремонте.
- Имитация динамической нагрузки. Автомобиль ставят на эстакаду или подъемник полностью нагруженным. Заработавший при покачивании лишний звук указывает на дефект.
Скрип шаровой опоры при повороте
Скрип, возникающий исключительно при вращении руля, указывает на износ именно вкладыша. При повороте палец опоры проворачивается относительно корпуса. Если полимерный слой стерт или загрязнен, возникает металлический контакт.
Для проверки такой неисправности достаточно вывесить переднюю часть автомобиля и вращать руль от упора до упора. Одновременно нужно слушать, откуда исходит звук. Скрип шаровой опоры синхронизирован с поворотом колеса, в то время как скрип рулевой колонки — нет. Изношенная опора может скрипеть только в определенном положении колеса — как правило, на полном вывороте.
Характерно, что скрип исправной опоры может появляться после дождя или мойки, когда вода попадает через поврежденный пыльник. Вода смывает смазку и образующийся водный клин вызывает специфический звук. После высыхания звук может временно исчезнуть, но это не означает восстановления работоспособности.
Допустимые нормы люфта и методика замера
Точное определение люфта возможно только с помощью индикатора часового типа (ИЧ-10). Однако в полевых условиях применяют метод с монтировкой и штангенциркулем. Зазор между корпусом опоры и пальцем в статическом состоянии не должен превышать 0,3 мм для легковых автомобилей. Для внедорожников и кроссоверов этот показатель может достигать 0,5 мм за счет более массивной конструкции.
Люфт, определяемый монтировкой на слух, означает, что зазор уже превышает 1 мм. Эксплуатация с таким зазором критична. Нередко шаровая опора разрушается через 200–500 километров пути после обнаружения явного люфта.
Стоит учитывать, что некоторые производители закладывают принудительный люфт в конструкцию опоры для компенсации теплового расширения. Например, на моделях BMW и Mercedes-Benz допускается небольшой ход пальца в вертикальной плоскости (до 0,5 мм). Поэтому всегда нужно уточнять допуски для конкретной марки автомобиля.
Последствия езды с изношенной шаровой опорой
Эксплуатация автомобиля с шаровой опорой, имеющей критический износ, приводит к каскадному разрушению смежных элементов подвески.
- Разрушение поворотного кулака. Пальцы опоры, выбивая посадочное отверстие, деформируют алюминиевый кулак. Восстановлению такая деформация не подлежит.
- Выход из строя рычага подвески. Опорная площадка рычага деформируется, что делает замену одной опоры бессмысленной — необходим новый рычаг в сборе.
- Повреждение рулевой рейки. При просадке колеса на большой скорости тяга рулевого наконечника передает удар на рейку, что приводит к течи масла и поломке картера.
- Потеря колеса. Самый тяжелый случай — палец выскакивает из корпуса, колесо скручивается. На скорости 60 км/ч это гарантирует опрокидывание и столкновение.
Заключение
Шаровая опора — критически важный элемент ходовой части, состояние которого необходимо контролировать регулярно. Скрип при поворотах, стук на неровностях, изменение поведения автомобиля — признаки, требующие немедленной проверки. Диагностика с помощью монтировки позволяет выявить люфт до того, как он станет опасным. При обнаружении люфта свыше 1 мм опора подлежит замене. Экономия на своевременной замене шаровых опор оборачивается многократными затратами на ремонт подвески в целом.
Сводная таблица данных
В таблице ниже приведены ключевые характеристики, признаки износа, допустимые нормы и методики проверки шаровой опоры, которые строго соответствуют данным из текста статьи. Информация систематизирована для быстрой диагностики и сравнения параметров.
| Параметр / Характеристика | Данные из статьи |
|---|---|
| Срок службы (оригинальные) | 60–100 тысяч километров |
| Срок службы (плохие дороги) | 30–40 тысяч километров |
| Основные признаки износа | Стук в подвеске на неровностях, скрип при повороте руля, увод автомобиля в сторону, неравномерный износ шин, вибрация руля и кузова на скорости 60–80 км/ч |
| Причина скрипа | Потеря смазки и загрязнение рабочей поверхности (из-за разрыва пыльника), или потеря эластичности полимерного вкладыша |
| Инструмент для проверки люфта | Монтировка длиной не менее 60 см, домкрат, фонарик |
| Допустимый люфт (визуально/на слух монтировкой) | 0,5–1 мм (невооруженным глазом) |
| Люфт, определяемый монтировкой на слух | Зазор превышает 1 мм (критично) |
| Критический люфт (изношенная опора) | 2–3 мм и более |
| Норма люфта (статическое состояние, легковые авто) | Не более 0,3 мм (по индикатору часового типа) |
| Норма люфта (внедорожники/кроссоверы) | До 0,5 мм |
| Принудительный люфт (некоторые модели BMW, Mercedes-Benz) | До 0,5 мм в вертикальной плоскости |
| Скрип исправной опоры (временный) | Может появляться после дождя или мойки (вода через поврежденный пыльник) |
| Ресурс после обнаружения явного люфта | 200–500 километров пути до разрушения |
| Метод проверки (Макферсон) | Монтировку располагают между корпусом шаровой и поворотным кулаком |
| Метод проверки (многорычажная подвеска) | Монтировку заводят прямо под сферический палец |
| Особенности проверки задних опор | Акцент на вертикальный и продольный люфт; руль не участвует |
| Последствия езды с изношенной опорой | Разрушение поворотного кулака, выход из строя рычага, повреждение рулевой рейки, потеря колеса (опрокидывание) |
