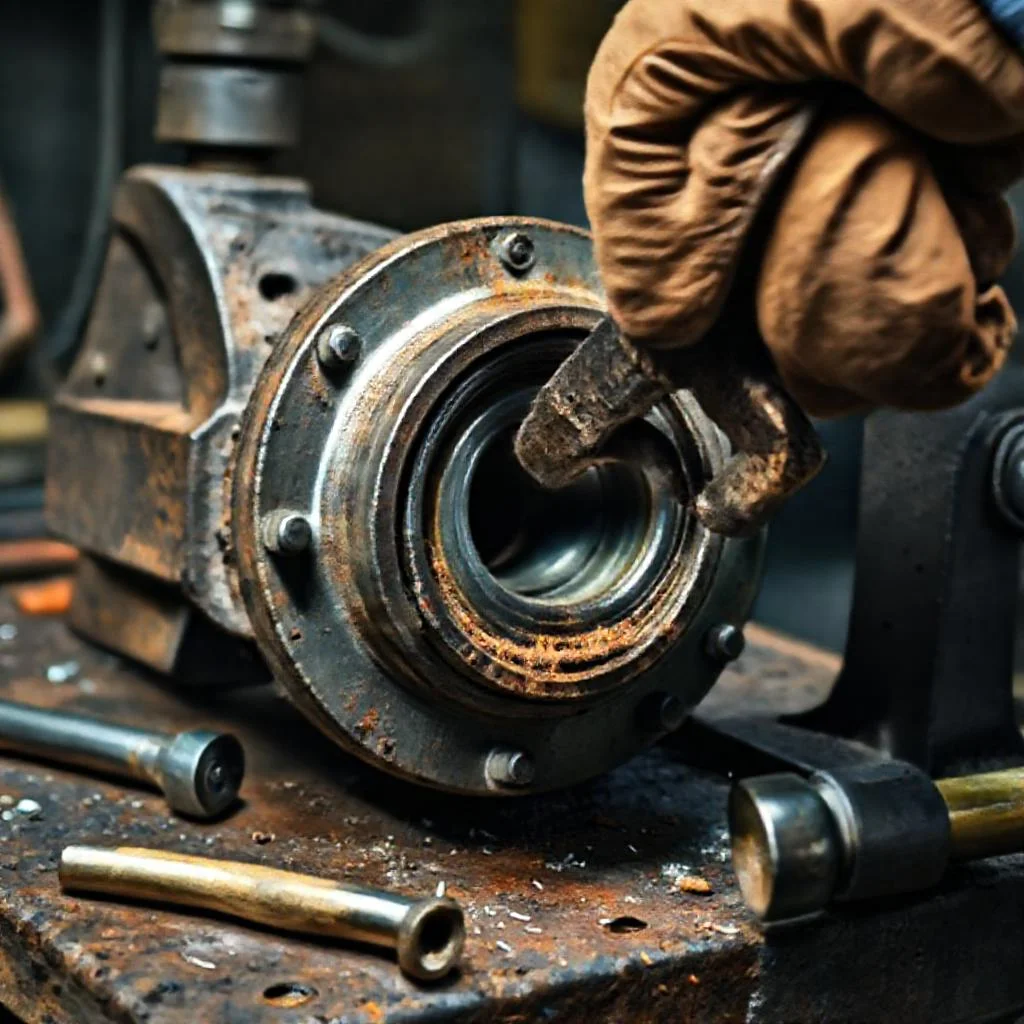

Ступичный узел в сборе: как поменять подшипник, если он не выпрессовывается
Замена ступичного подшипника — одна из самых частых операций при ремонте ходовой части автомобиля. Обычно процесс сводится к откручиванию креплений, извлечению старой детали и запрессовке новой. Однако на практике каждый второй или третий ремонт осложняется ситуацией, когда подшипник «прикипает» к посадочному месту и не поддается усилию съемника или пресса. Такая проблема требует не просто грубой силы, а понимания физики процессов, знания законов теплового расширения и владения конкретными технологическими приемами.
Почему подшипник перестает выпрессовываться
Ступичный подшипник запрессован в поворотный кулак или непосредственно в ступицу с натягом. Заводской допуск обычно составляет от 0,01 до 0,05 мм. Этого достаточно, чтобы деталь держалась неподвижно под нагрузками в десятки килоньютонов. Со временем ситуация усугубляется коррозией, которая развивается в зазоре между наружной обоймой подшипника и гнездом кулака. Продукты коррозии (оксиды железа) занимают больший объем, чем исходный металл, что увеличивает фактический натяг. В результате запрессованная деталь превращается в монолитное соединение, которое невозможно демонтировать без специальных мер.
Чаще всего подшипник не выпрессовывается по трем причинам: глубокая коррозия посадочного места, повреждение посадочной поверхности (задиры, выработка) или деформация кулака при предыдущем ремонте, когда подшипник забивали кувалдой. Владельцы автомобилей старых моделей сталкиваются с этой проблемой особенно часто из-за длительного воздействия влаги и реагентов. Справиться с такой ситуацией можно только комбинируя механическое воздействие с термическими и химическими методами.
Подготовка: что потребуется для сложного демонтажа
Набор инструментов для извлечения подшипника, который не выпрессовывается обычным способом, выходит за рамки стандартного набора. Специалисту понадобятся профессиональный гидравлический пресс или мощный винтовой съемник с усилием не менее 5 тонн, газово-кислородная горелка или промышленный фен, способный выдавать температуру от 600 °C. Дополнительно требуется жидкость для проникновения в микрощели (вэдэшка, керосин, жидкость типа WD-40 или ее промышленные аналоги с высоким содержанием проникающих присадок), молоток массой от 1 до 2 кг с медным или латунным бойком, зубило или специальный пробойник для выбивания обойм.
Крайне важно иметь защитное оборудование: термостойкие перчатки, очки с боковой защитой, респиратор при использовании химических составов под нагревом. Категорически запрещается использовать газовую горелку без огнетушителя рядом. Если автомобиль стоит на домкрате, его обязательно дублируют страховочными упорами. Любое резкое движение выпрессовываемой детали может привести к падению автомобиля.
Перед началом работ необходимо замерить посадочные размеры нового подшипника. После извлечения старого часто выясняется, что гнездо получило повреждения, и новый подшипник будет входить с недостаточным натягом. В таком случае придется использовать ремонтную втулку или менять кулак в сборе. Лучше подготовить такие варианты заранее.
Этап первый: химико-механическая подготовка соединения
Первое, что нужно сделать — обеспечить доступ проникающей жидкости к контактной зоне. Если подшипник имеет сепаратор с наружной обоймой, в которой есть отверстия или проточки, через них заливают проникающий состав. Лучше всего использовать аэрозоль с длинным носиком-трубочкой, позволяющей доставить жидкость в зазор с обратной стороны подшипника.
Ступичный узел обильно орошают проникающей жидкостью и оставляют на 30-40 минут. После этого необходимо нанести по корпусу узла несколько ударов молотком через медную наставку. Удары не должны быть сильными — их цель создать микрорезонанс, который поможет жидкости проникнуть в трещины и поры коррозии. Через 10 минут процедуру повторяют. Для сильно закисших соединений используют смесь керосина с ацетоном в пропорции 1:1 — эта комбинация имеет предельно низкое поверхностное натяжение и максимально глубоко проникает в любые микрозазоры.
Если подшипник стоит в алюминиевом кулаке, действовать нужно особенно аккуратно. Алюминий подвержен электрохимической коррозии при контакте со сталью. Здесь проникающие жидкости должны быть нейтральными к алюминию — обычные составы на кислотной основе могут разрушить резьбу или ослабить структуру кулака. После химической подготовки можно пробовать срывать подшипник прессом. Если он не сдвинулся, переходят к тепловому методу.
Этап второй: термическое воздействие
Разница температур — самый эффективный способ разрушить «прикипевшее» соединение. Суть метода заключается в том, что поворотный кулак (или ступица) нагревается сильнее, чем стальная обойма подшипника. Поскольку алюминий расширяется почти в два раза больше стали, при нагреве до 250-300 °C натяг превращается в зазор.
Газовую горелку направляют на массивную часть кулака, а не на сам подшипник. Нагревать подшипник бесполезно — он нагреется вместе с кулаком и расширится одинаково. Пламя должно быть направлено на расстоянии 10-15 см от посадочного гнезда. Процесс контролируют по изменению цвета поверхности алюминия. Как только на кулаке появится легкий желтоватый оттенок (признак достижения 250-300 °C), нагрев прекращают.
Важно помнить, что открытое пламя вблизи тормозного суппорта, тормозной жидкости и резиновых пыльников ШРУСа категорически запрещено. Эти элементы необходимо демонтировать или экранировать асбестовой тканью. Тормозная жидкость огнеопасна, а резиновые уплотнения разрушаются при 150 °C даже от теплового излучения.
После нагрева немедленно прикладывают усилие съемником или прессом. Обычно достаточно 3-4 тонн усилия, чтобы подшипник вышел. Если подшипник не сдвинулся с места, его необходимо остудить — для этого на наружную обойму наносят воду или сжатый воздух из баллончика, держа его вверх дном (это дает сильное охлаждение). Контраст температур создает микротрещины в коррозионном слое, и при повторном нагреве подшипник выходит.
Этап третий: разрушающий демонтаж для сильно закисших узлов
Когда ни термообработка, ни проникающие жидкости не помогают, остается только полностью разрушить старый подшипник внутри гнезда. Этот метод всегда рассматривается в самую последнюю очередь, так как он сильно рискованный и может повредить посадочную поверхность кулака. Однако в тяжелых случаях альтернативы нет.
Сначала удаляют сепаратор подшипника и шарики (ролики). Для этого используют зубило и молоток. После удаления сепаратора внутренняя обойма снимается обычно легко — она чаще всего сидит на валу с меньшим натягом. Самая сложная часть — наружная обойма, запрессованная в гнездо. Чтобы ее извлечь, в канавку для шариков забивают прорезь зубилом, сужая обойму, или прорезают ее сваркой.
Узкий отрезной диск (толщиной 1-1.5 мм) позволяет сделать пропил в наружной обойме, не задевая стенки кулака. После разреза обойма теряет жесткость и сжимается внутрь. Ее можно извлечь с минимальными усилиями. Сварка менее предпочтительна из-за риска перегрева кулака и образования окалины. Однако если используется электросварка, работают короткими касаниями электродов, чтобы прогреть только обойму, и немедленно после сварки сжимают деталь.
Хороший результат дает высверливание обоймы радиальными отверстиями. Сверло диаметром 4-6 мм ставят на край обоймы, высверливают 6-8 отверстий по кругу. Тонкая стенка обоймы теряет прочность, и наружное кольцо можно сбить внутрь ударом зубила.
Осмотр посадочного места после демонтажа
После того как старый подшипник удален, ключевой этап — оценка состояния гнезда. Категорически запрещается сразу запрессовывать новый подшипник, не убедившись в целостности посадочной поверхности. Коррозия, выработка, задиры на внутренней поверхности кулака приводят к тому, что новый подшипник будет установлен с недостаточным натягом, что вызовет его проворот, перегрев и выход из строя в течение нескольких сотен километров.
Посадочное место зачищают мелкой наждачной бумагой (зернистость 180-240) на оправке или тонким надфилем. Глубокие царапины и задиры убирают шабером. Важно сохранить геометрию отверстия. Допускается незначительная эллипсность, но она не должна превышать 0.02 мм. Проверить это можно нутромером. В полевых условиях используют посадочную калибр-пробку или сам новый подшипник, который пробуют вставить в гнездо рукой. Если подшипник входит с полным отсутствием сопротивления, гнездо изношено и требует ремонта.
В случае незначительного износа (до 0.03-0.05 мм) спасает слой анаэробного фиксатора высокой прочности с термостойкостью до 200 °C. Но это временная мера. Профессиональный ремонт предполагает установку ремонтной втулки (стих-втулки) или замену кулака в сборе.
Правильная запрессовка нового подшипника
Самый критический момент, который допускает большинство неопытных мастеров — запрессовка подшипника через внутреннюю обойму. Это гарантированно разрушает новый подшипник до того, как он начнет работать. Усилие при запрессовке должно прикладываться строго к той обойме, которая идет с натягом в гнездо. Если запрессовывается наружная обойма в кулак, то на оправку из мягкого металла ставят подшипник за наружное кольцо. Внутренняя обойма в этот момент не должна испытывать нагрузку.
Перед установкой посадочное место смазывают тонким слоем литиевой смазки или трансмиссионного масла. Это снижает усилие запрессовки и защищает от коррозии в будущем. Оптимальный способ — нагрев кулака до 120-150 °C промышленным феном. При этом подшипник оставляют холодным (можно даже приморозить в морозильной камере до -20 °C). Разница температур в 150-170 °C позволяет подшипнику войти в гнездо от руки или при незначительном усилии пресса.
Запрещается использовать ударный инструмент при установке. Удары молотком создают микроскопические вмятины на дорожках качения, которые потом порождают гул и быстрый износ. Допускается только плавное усилие пресса или, в крайнем случае, мягкие удары через специальную оправку из меди, равномерно передающие усилие по всей окружности наружной обоймы.
Заключительная сборка и проверка
После запрессовки нового подшипника и его фиксации стопорным кольцом (если предусмотрено конструкцией) собирают ступичный узел в обратном порядке. Обязательный этап — проверка люфта и проворачивания ступицы. Ступица должна вращаться с легким равномерным сопротивлением, без закусываний и заеданий. Осевой люфт должен отсутствовать полностью. Допускается только упругий люфт в пределах 0.01-0.03 мм, который ощущается, только если прикладывать специальные усилия щупом.
Момент затяжки гайки ступицы должен строго соответствовать заводским спецификациям. Для подавляющего большинства переднеприводных автомобилей момент составляет от 150 до 200 Нм. Недостаточный момент приводит к люфту и разрушению подшипника за 500-1000 км, избыточный — к перегреву обойм и заклиниванию. В современных автомобилях гайка ступицы подлежит обязательной замене, так как она имеет пластичный стопорный поясок, который деформируется при повторном использовании.
После сборки и установки колеса необходимо провести контрольную поездку на 5-10 км и проверить нагрев ступицы тыльной стороной ладони. Температура должна быть не выше 60-70 °C (рука терпит на ощупь не более 3-4 секунд). Превышение температуры указывает либо на перетяжку гайки, либо на дефект сборки. В таком случае узел перебирают заново, проверяя все зазоры.
Ситуация, когда подшипник не выпрессовывается — не тупик, а вызов, требующий методичного подхода. Комбинация трех факторов: выдержка для работы проникающей жидкости, нагрев кулака и аккуратное механическое воздействие — гарантирует извлечение любой «прикипевшей» детали без разрушения кулака. Если же без разрушения не обойтись, главное правило — не торопиться и контролировать каждый миллиметр съема, чтобы сохранить геометрию посадочного места для нового подшипника. Только такой подход обеспечит долговечность и безопасность отремонтированного узла.
Сводная таблица данных
В таблице ниже приведены ключевые параметры, инструменты и технологические режимы, которые необходимо соблюдать при демонтаже «прикипевшего» ступичного подшипника, его замене и последующей сборке узла. Данные строго соответствуют информации из представленной статьи.
| Параметр / Характеристика | Значение / Описание согласно статье |
|---|---|
| Заводской допуск натяга подшипника | от 0,01 до 0,05 мм |
| Основные причины, почему подшипник не выпрессовывается | Глубокая коррозия посадочного места, повреждение посадочной поверхности (задиры, выработка), деформация кулака при предыдущем ремонте кувалдой |
| Усилие профессионального гидравлического пресса или винтового съемника | Не менее 5 тонн |
| Температура промышленного фена или газово-кислородной горелки | От 600 °C |
| Масса молотка с медным/латунным бойком | От 1 до 2 кг |
| Состав для сильно закисших соединений (пропорция) | Смесь керосина с ацетоном в пропорции 1:1 |
| Время выдержки проникающей жидкости | 30-40 минут |
| Температура нагрева кулака (появление легкого желтоватого оттенка) | 250-300 °C |
| Расстояние от пламени горелки до посадочного гнезда при нагреве | 10-15 см |
| Усилие съемника или пресса после нагрева, достаточное для выхода подшипника | 3-4 тонны |
| Диаметр сверла для высверливания радиальных отверстий в обойме | 4-6 мм |
| Количество высверливаемых отверстий для ослабления обоймы | 6-8 отверстий |
| Зернистость наждачной бумаги для зачистки посадочного места | 180-240 |
| Допустимая эллипсность отверстия после зачистки | Не более 0.02 мм |
| Предел износа гнезда, при котором возможен временный ремонт анаэробным фиксатором | До 0.03-0.05 мм |
| Термостойкость анаэробного фиксатора (временная мера) | До 200 °C |
| Температура нагрева кулака перед запрессовкой нового подшипника | 120-150 °C |
| Температура охлаждения нового подшипника (морозильная камера) | До -20 °C |
| Разница температур при запрессовке (кулак/подшипник) | 150-170 °C |
| Допустимый упругий осевой люфт после сборки | 0.01-0.03 мм |
| Момент затяжки гайки ступицы для переднеприводных автомобилей | От 150 до 200 Нм |
| Пробег до разрушения подшипника при недостаточном моменте затяжки гайки | 500-1000 км |
| Контрольная температура ступицы после сборки (рука терпит) | Не выше 60-70 °C (не более 3-4 секунд) |
| Методы разрушающего демонтажа обоймы (в порядке риска) | Прорезь отрезным диском (предпочтительно), сварка короткими касаниями, высверливание отверстий |
Частые вопросы по теме (FAQ)
Какие три основные причины того, что подшипник не выпрессовывается из ступичного узла?
Согласно тексту, чаще всего подшипник не выпрессовывается по трем причинам: глубокая коррозия посадочного места, повреждение посадочной поверхности (задиры, выработка) или деформация кулака при предыдущем ремонте, когда подшипник забивали кувалдой.
Какой температурный режим и способ нагрева являются наиболее эффективными для демонтажа «прикипевшего» подшипника?
Наиболее эффективен метод термического воздействия. Газовую горелку направляют на массивную часть кулака (не на подшипник) до появления легкого желтоватого оттенка алюминия — признака достижения 250-300 °C. После нагрева немедленно прикладывают усилие съемником или прессом (обычно 3-4 тонны). Категорически запрещено нагревать сам подшипник.
Какие меры предосторожности критически важны при нагреве ступичного узла газовой горелкой?
Открытое пламя вблизи тормозного суппорта, тормозной жидкости и резиновых пыльников ШРУСа категорически запрещено. Тормозная жидкость огнеопасна, а резиновые уплотнения разрушаются при 150 °C. Эти элементы необходимо демонтировать или экранировать асбестовой тканью. Также обязательно иметь под рукой огнетушитель.
Что делать, если после термического воздействия и проникающих жидкостей подшипник все равно не извлекается?
В таком случае применяют разрушающий демонтаж. Сначала удаляют сепаратор и шарики. Для извлечения наружной обоймы делают пропил узким отрезным диском (толщиной 1-1.5 мм), не задевая стенки кулака, после чего обойма теряет жесткость. Альтернатива — высверливание 6-8 радиальных отверстий сверлом 4-6 мм по кругу обоймы, после чего ее сбивают внутрь ударом зубила.
Какую главную ошибку при запрессовке нового подшипника допускают неопытные мастера, и как правильно проводить установку?
Самая распространенная ошибка — запрессовка подшипника через внутреннюю обойму, что гарантированно разрушает его. Усилие должно прикладываться строго к той обойме, которая идет с натягом в гнездо (к наружной, если подшипник запрессовывается в кулак). Оптимальный способ — нагрев кулака до 120-150 °C промышленным феном при холодном подшипнике, что позволяет деталям состыковаться с минимальным усилием. Использовать ударный инструмент (молоток) при установке запрещено.
