Течет рулевая рейка с двух сторон: замена сальников и ремонт вала
Течь жидкости из рулевой рейки — одна из самых частых причин визита на сервис для владельцев автомобилей с гидроусилителем руля (ГУР). Когда масло выступает с обеих сторон одновременно, это указывает на комплексную проблему, а не на случайное повреждение пыльника. В большинстве случаев речь идет о деградации уплотнительных элементов (сальников) и износе рабочей поверхности центрального вала. Игнорирование этой проблемы ведет к попаданию воздуха в систему, кавитации насоса ГУР и, в конечном итоге, к заклиниванию рейки.
Данная статья рассматривает физику процесса течи, методы диагностики и пошаговый алгоритм капитального ремонта рейки, включая замену сальников и восстановление (или замену) вала. Материал основан на практическом опыте работы с гидравлическими рулевыми механизмами и не учитывает специфику электроусилителей (ЭУР) или электрогидравлических систем (ЭГУР).
Анатомия протечки: Почему течет с обеих сторон
Герметизация рулевой рейки обеспечивается несколькими контурами сальников. Внутренние уплотнения (сальники высокого и низкого давления) разделяют полости, где давление может достигать 100-130 бар. Внешние пыльники защищают штоки от грязи. Когда масло появляется одновременно с левой и правой стороны корпуса рейки, возможны три причины.
Первая причина — износ центрального сальника (сальника вала шестерни). Это уплотнение находится в зоне, где крутящий момент от рулевой колонки передается на рейку. Деформация манжеты или потеря упругости резины приводит к тому, что рабочая жидкость выдавливается через зазор между валом и корпусом. Далее масло течет по внутренним каналам и выходит наружу через оба пыльника.
Вторая причина — коррозия внутренней полости рейки. При попадании воды в гидросистему (например, через изношенный бачок ГУР) фенольные или чугунные внутренние элементы окисляются. Продукты коррозии действуют как абразив, уничтожая сальники за считанные недели.
Третья причина — выработка в зоне контакта вала с сальником (так называемый «канавка» от сальника). Даже новая манжета не сможет герметизировать вал, если на его поверхности есть борозда глубиной более 0,1 мм. В этом случае течь будет продолжаться, пока вал не будет отшлифован или заменен.

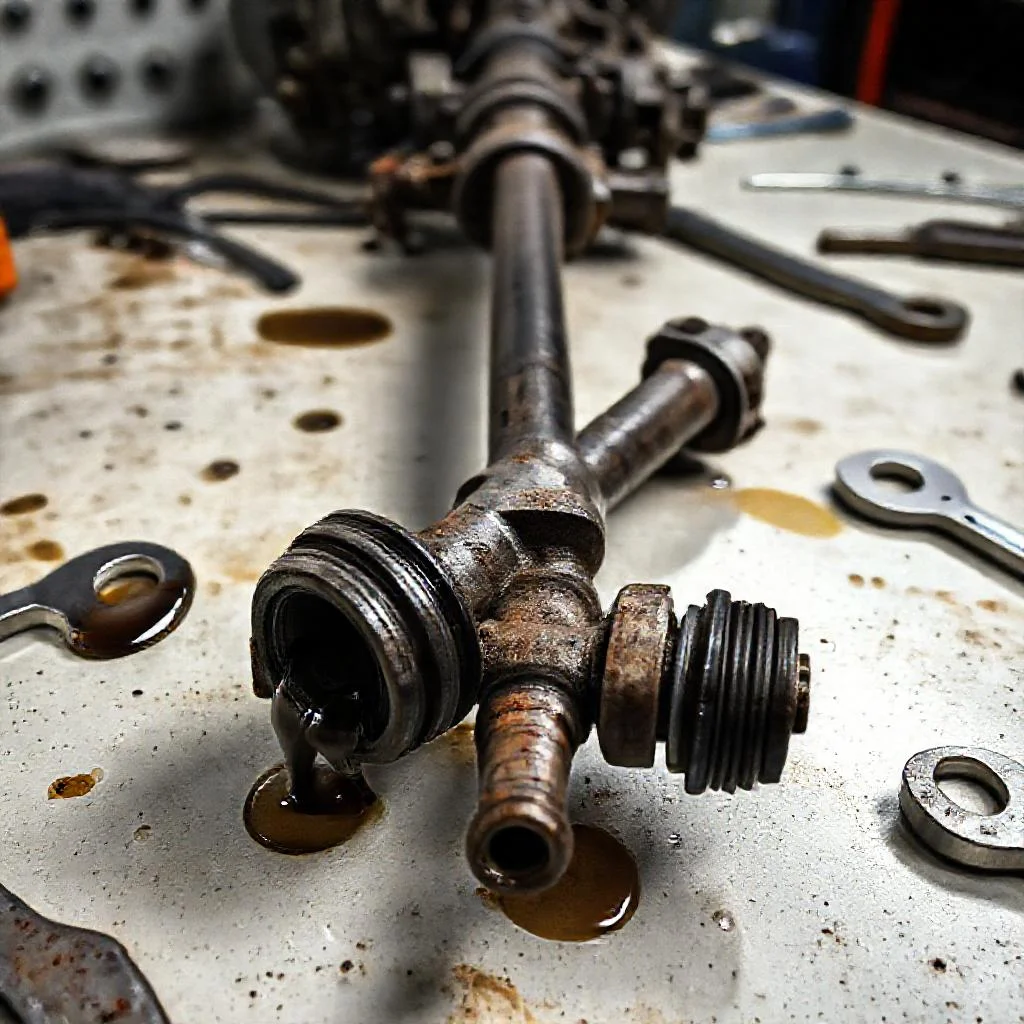

Характерный признак двусторонней течи — масло свисает каплями с нижней части корпуса рейки, а на пыльниках видны следы вытекающей жидкости. Если течь только с одной стороны, причина часто кроется в механическом повреждении пыльника или забое штока.
Диагностика перед разборкой: Чек-лист на 5 минут
Перед тем как снимать рейку, необходимо локализовать источник утечки и оценить степень износа сопряженных деталей. Для этого потребуется домкрат, ключ для откручивания штуцеров ГУР и чистый фонарик.
- Проверить уровень жидкости в бачке ГУР. Если масло пенится или имеет цвет кофе с молоком — это указывает на попадание воздуха или воды. Ремонт без замены всей жидкости неэффективен.
- Визуально осмотреть пыльники рейки. Снять хомуты (стяжки) и сдвинуть гофру. Если внутри скопилась эмульсия — сальник пропускает.
- Проверить люфт рулевого колеса. Биение на прямом колесе свыше 15-20 градусов часто указывает на выработку зубчатого зацепления рейка-шестерня. Такая рейка не подлежит ремонту, только замена.
- Оценить усилие на руле. Если руль вращается рывками или с хрустом — разрушен подшипник вала.
На этом этапе следует решить: ремонт вала и сальников возможен в гаражных условиях (гильзовка или шлифовка) или требуется заводское восстановление. Рейки с алюминиевым корпусом и стальными зубьями (например, Mercedes W211 или Audi C5) часто требуют замены картриджа, так как изнашивается именно корпус.
Демонтаж и полная разборка узла
После снятия рейки с автомобиля (действия по снятию индивидуальны для каждой модели и здесь не рассматриваются) начинается этап дефектовки. Рейка очищается от грязи керосином или очистителем тормозов. Продуть все каналы сжатым воздухом обязательно.
Далее откручиваются стопорные кольца, выпрессовываются втулки (если они предусмотрены конструкцией) и извлекается центральный вал (шестерня). Именно в этом узле находятся самые нагруженные сальники. Важно запомнить расположение всех уплотнительных колец: наружное кольцо круглого сечения (ORing) и две манжеты с металлическим каркасом.
Особое внимание уделяется самому реечному валу. Он вынимается из корпуса только со стороны, противоположной шестерне. Измеряется диаметр вала в зоне уплотнения микрометром. Нормальный износ для большинства реек — не более 0.05 мм на сторону. Если вал имеет ступеньку на ощупь (ногтем чувствуется край канавки), необходимо шлифование с последующим азотированием или хромированием.
Технология ремонта: Сальники и вал
Существует два подхода к восстановлению вала. Первый — установка ремонтной манжеты со смещенной рабочей кромкой (Offset). В этом случае новая манжета садится на неповрежденный участок вала. Метод подходит только при глубине канавки до 0,2 мм. Второй подход — механическая обработка вала на токарном станке с последующей установкой сальника нестандартного размера. Однако это требует точных расчетов и проточки корпуса рейки.
Наиболее надежным считается метод шлифования и хромирования (или восстановления химическим никелем). Толщина покрытия обычно составляет 0,1-0,15 мм. После нанесения покрытия вал шлифуется до номинального размера. Такая технология обеспечивает твердость поверхности HRC 58-62, что значительно выше твердости оригинального вала (HRC 35-40).
Установка новых сальников производится с обязательным использованием оправки. Запрещается бить по манжете молотком напрямую. Каждый сальник смазывается чистым маслом ATF (Dexron III или спецификация, указанная производителем автомобиля). Внутренняя полость рейки также забивается свежей смазкой для исключения сухого пуска.
Сборка, запрессовка втулок и калибровка
При сборке критически важен правильный порядок затяжки резьбовых соединений. Втулки рейки (скользящие подшипники) часто заменяются одновременно с сальниками. Средняя овальность втулок после 200 000 км пробега составляет 0,3-0,5 мм. Неравномерный износ втулок создает перекос рейки, что мгновенно убивает новые сальники.
Усилие затяжки гайки упора рейки (регулировочного винта) строго регламентируется. Для большинства конструкций момент составляет 0,5-1,5 Н·м с последующей фиксацией кернением. Избыточное усилие сделает руль тугим и вызовет быстрый износ. Недостаточное — создаст люфт и стук.
После сборки рейка проверяется на герметичность. Подается давление до 100 атм (если есть стенд) или рейка устанавливается на автомобиль с обязательной прокачкой системы. Воздух из системы ГУР удаляется поворотом руля от упора до упора при вывешенных колесах.
Совместимость: Когда ремонт бессмыслен
Процедура замены сальников и шлифовки вала оправдана только для реек, имеющих ремонтный ресурс. Если корпус рейки имеет сквозную коррозию или трещину в зоне крепления к подрамнику, ремонт невозможен. Также критичным является износ зубчатого венца. Изношенный зуб не восстанавливается — меняется вся рейка в сборе.
Статистика сервисов показывает: ремонт сальников без обработки вала дает гарантию не более 10-20 тысяч км пробега, если на валу была канавка. Комплексный ремонт (токарка + хромирование + монтаж) продлевает срок службы рейки на 60-90 тысяч км. Однако следует учитывать, что ресурс восстановленной рейки всегда ниже новой (заводской), так как сопряженные пары (корпус-вал) уже имеют геометрическую несоосность.
Для некоторых премиальных автомобилей (BMW E60, Mercedes W205) альтернативой ремонту является замена картриджа — съемного блока со всеми внутренними каналами. Такие рейки сконструированы ремонтопригодными. Разборка стандартной рейки (Toyota, Hyundai) часто требует выпрессовки внутренних втулок, что без специнструмента приведет к повреждению корпуса.
Профилактика рецидивов
Основной враг любых сальников — абразив и грязь. Рекомендуется менять рабочую жидкость ГУР каждые 60 000 км или раз в 3 года. Использование неоригинальных масел с неверной вязкостью (например, заливка моторного масла вместо ATF) разрушает резину в течение нескольких месяцев.
Мониторинг температуры в системе также важен. Перегрев насоса ГУР (например, из-за буксования или длительного удержания руля в крайнем положении) приводит к вспениванию масла и потере смазывающих свойств. В результате пакет сальников дубеет и трескается.
Качественный ремонт рулевой рейки с заменой сальников и восстановлением вала — это процедура, требующая токарного и слесарного опыта, а не только способности открутить гайки. Отсутствие хона на поверхности вала или перекос манжеты при запрессовке сводят на нет все усилия. Если нет уверенности в геометрии восстановленного узла, правильнее заменить узел новым или контрактным, особенно для автомобилей с большим пробегом.
Сводная таблица данных
В таблице ниже представлены ключевые параметры, причины неисправностей, результаты диагностики и критерии ремонта рулевой рейки при двусторонней течи, основанные исключительно на данных из статьи. Приведены сравнительные характеристики износа, допустимые нормы, технологические методы восстановления и статистика гарантийного ресурса.
| Параметр / Характеристика | Данные / Значение | Примечание / Условие из статьи |
|---|---|---|
| Рабочее давление в системе ГУР (внутреннее) | 100–130 бар | Пиковое давление, воздействующее на внутренние уплотнения (сальники высокого и низкого давления). |
| Причины двусторонней течи (комплексная проблема) | 1. Износ центрального сальника (сальника вала шестерни). 2. Коррозия внутренней полости рейки. 3. Выработка («канавка») на валу. |
Деградация уплотнительных элементов и износ рабочей поверхности центрального вала. |
| Глубина канавки на валу, при которой течь продолжается | Более 0,1 мм | Даже новая манжета не герметизирует вал при такой выработке. |
| Люфт рулевого колеса, указывающий на неремонтопригодность зацепления | Свыше 15–20 градусов | При таком биении на прямом колесе рейка подлежит только замене (износ зубчатого зацепления рейка-шестерня). |
| Нормальный износ вала (допустимый) | Не более 0,05 мм на сторону | Измерение микрометром в зоне уплотнения. Превышение нормы требует восстановления. |
| Методы восстановления вала | 1. Установка ремонтной манжеты со смещенной кромкой (Offset) при глубине канавки до 0,2 мм. 2. Шлифование и хромирование (или химический никель). |
Наиболее надежный — шлифовка и хромирование (толщина покрытия 0,1–0,15 мм с последующей шлифовкой до номинала). |
| Твердость восстановленной поверхности вала (после хромирования) | HRC 58–62 | Значительно выше твердости оригинального вала. |
| Твердость оригинального вала | HRC 35–40 | Пояснение к технологии восстановления из статьи. |
| Средняя овальность втулок после 200 000 км пробега | 0,3–0,5 мм | Требует обязательной замены при сборке, так как неравномерный износ создает перекос рейки и убивает новые сальники. |
| Усилие затяжки гайки упора рейки (регулировочного винта) | 0,5–1,5 Н·м | С последующей фиксацией кернением. Избыточное или недостаточное усилие ведет к дефектам. |
| Гарантийный ресурс ремонта без обработки вала (при наличии канавки) | Не более 10–20 тысяч км пробега | Статистика сервисов из статьи. |
| Срок службы после комплексного ремонта (токарка + хромирование + монтаж) | 60–90 тысяч км пробега | Продлевает ресурс, но всегда ниже заводского. |
| Условия, при которых ремонт бессмыслен | 1. Сквозная коррозия или трещина корпуса. 2. Износ зубчатого венца. |
Не восстанавливается — меняется рейка в сборе. |
| Рекомендуемая периодичность замены жидкости ГУР | Каждые 60 000 км или раз в 3 года | Профилактика рецидивов течи. |
Частые вопросы по теме (FAQ)
Почему при течи рулевой рейки масло вытекает с обеих сторон одновременно?
Когда масло выступает с обеих сторон корпуса рейки одновременно, это указывает на комплексную проблему. В большинстве случаев причина — деградация уплотнительных элементов и износ рабочей поверхности центрального вала. Существует три основные причины: износ центрального сальника вала шестерни, коррозия внутренней полости рейки из-за попадания воды в гидросистему, а также выработка в зоне контакта вала с сальником («канавка» от сальника) глубиной более 0,1 мм. В первом случае масло выдавливается через зазор между валом и корпусом и выходит наружу через оба пыльника.
Какой ремонт рулевой рейки считается наиболее надежным при износе вала?
Наиболее надежным считается метод шлифования и хромирования (или восстановления химическим никелем). Толщина покрытия обычно составляет 0,1-0,15 мм, после чего вал шлифуется до номинального размера. Эта технология обеспечивает твердость поверхности HRC 58-62, что значительно выше твердости оригинального вала (HRC 35-40). Альтернативой является установка ремонтной манжеты со смещенной рабочей кромкой (Offset) при глубине канавки до 0,2 мм, либо механическая обработка вала на токарном станке, но эти методы менее надежны.
Сколько километров прослужит рейка после замены сальников, если не обрабатывать вал?
Статистика сервисов показывает, что ремонт сальников без обработки вала дает гарантию не более 10-20 тысяч км пробега, если на валу была канавка. Комплексный ремонт (токарка + хромирование + монтаж) продлевает срок службы рулевой рейки на 60-90 тысяч км. Однако ресурс восстановленной рейки всегда ниже новой заводской, так как сопряженные пары (корпус-вал) уже имеют геометрическую несоосность.
В каких случаях ремонт рулевой рейки с заменой сальников и восстановлением вала бессмыслен?
Процедура замены сальников и шлифовки вала оправдана только для реек, имеющих ремонтный ресурс. Ремонт невозможен, если корпус рейки имеет сквозную коррозию или трещину в зоне крепления к подрамнику. Критичным является износ зубчатого венца — изношенный зуб не восстанавливается, и рейка меняется в сборе. Также требуется замена картриджа (съемного блока) для премиальных автомобилей (BMW E60, Mercedes W205), если изношен именно корпус.
Какая профилактика необходима после ремонта рулевой рейки для предотвращения рецидивов?
Основной враг сальников — абразив и грязь. Рекомендуется менять рабочую жидкость ГУР каждые 60 000 км или раз в 3 года. Важно использовать только правильное масло (ATF), так как неоригинальные масла с неверной вязкостью разрушают резину в течение нескольких месяцев. Также необходимо мониторить температуру в системе: перегрев насоса ГУР из-за буксования или длительного удержания руля в крайнем положении приводит к вспениванию масла и растрескиванию сальников.
