Замена подвесного подшипника карданного вала: признаки износа и гул
Подвесной подшипник (промежуточная опора) карданного вала — это элемент трансмиссии, обеспечивающий центрирование и фиксацию вала под днищем автомобиля. Выход этого узла из строя сопровождается характерным гулом, который невозможно спутать с шумом двигателя или коробки передач. Промедление с заменой ведет к деформации карданного вала и разрушению фланцев редуктора заднего моста. Разберем диагностику, причины поломки и технологию ремонта.
Устройство и функции подвесного подшипника
Промежуточная опора состоит из шарикового радиального подшипника закрытого типа, заключенного в резиновый или резино-металлический демпфер (подушку). Корпус демпфера крепится к кронштейну кузова или поперечине рамы. Внутреннее кольцо подшипника напрессовано на хвостовик передней части карданного вала.
Основная задача узла — компенсировать вибрации и удерживать вал в соосном положении относительно раздаточной коробки и редуктора заднего моста. Резиновый демпфер гасит крутильные колебания, возникающие при неравномерном вращении. Без промежуточной опоры на высоких скоростях вал начинает описывать конус, вызывая повышенный износ крестовин и эластичных муфт.

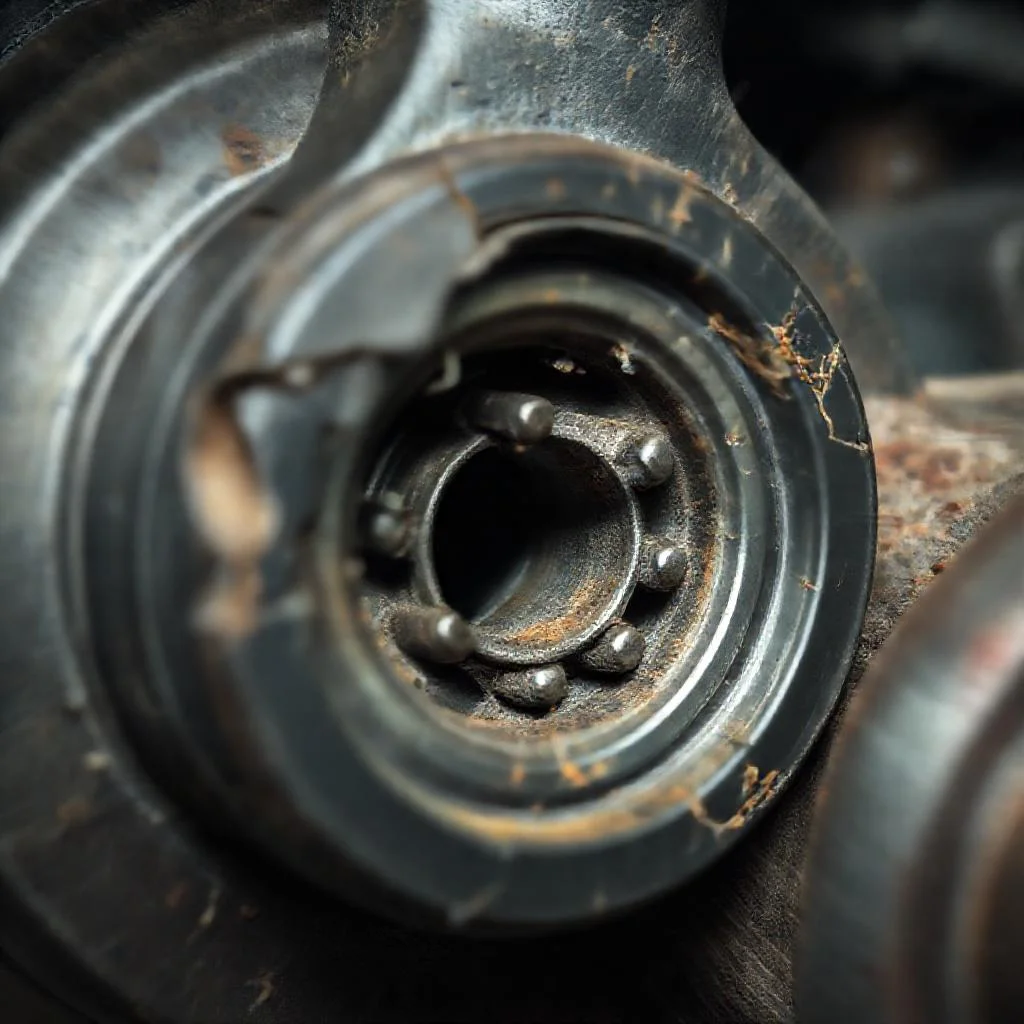

Признаки износа: как определить неисправность
Симптомы выхода подшипника из строя проявляются постепенно. На начальной стадии появляется легкий гул, напоминающий шум шин или редуктора заднего моста. По мере разрушения сепаратора или дорожек качения характер шума меняется. Ниже приведены основные признаки, требующие немедленной диагностики.
- Нарастающий гул на скорости 50-90 км/ч. Гул становится громче при сбросе газа. Это отличает дефект промежуточной опоры от шума редуктора, который обычно усиливается под нагрузкой или при резком ускорении.
- Вибрация кузова и рычага КПП. Дисбаланс карданного вала, вызванный люфтом подшипника, передается на трансмиссию. Водитель ощущает дрожь через напольное покрытие и ручку переключения передач.
- Стук при старте и переключении передач. При разрушении резинового демпфера вал начинает болтаться в продольном направлении. Каждый цикл выборки зазора сопровождается металлическим стуком.
- Масляные потеки на корпусе опоры. Люфт подшипника выдавливает смазку через уплотнения, оставляя темные следы на резиновой части. При визуальном осмотре можно заметить трещины на демпфере и следы коррозии.
- Увеличенный осевой люфт. При вывешенном заднем колесе рукой покачивается вал в зоне опоры. Допустимый зазор — не более 0,1-0,2 мм. Любой заметный ход требует замены узла.
Причины преждевременного выхода из строя
Средний ресурс подвесного подшипника составляет 50-80 тысяч километров пробега в условиях эксплуатации по дорогам с твердым покрытием. Сократить срок службы могут следующие факторы.
Первое — дисбаланс карданного вала от предыдущих ремонтов или деформации после удара о дорожное препятствие. Даже незначительная кривизна вала создает радиальное биение, разрушающее дорожки подшипника за 5-10 тысяч километров.
Второе — износ крестовин и шлицевых соединений. Люфты в карданных шарнирах вызывают ударные нагрузки на промежуточную опору. В первую очередь страдает резиновый демпфер, который теряет эластичность от перегрева и микроразрывов.
Третье — отсутствие смазки. Хотя современные закрытые подшипники не обслуживаются, агрессивная среда (вода, реагенты, песок) может разрушить пыльники. Попадание абразива внутрь подшипника ускоряет износ в 5-7 раз.
Диагностика: как отличить гул подвесного подшипника от других шумов трансмиссии
Лучший способ диагностики — поддомкратить заднюю часть автомобиля, зафиксировать ее на опорах и запустить двигатель. Вращая карданный вал вручную (на заглушенном моторе и нейтральной передаче), пальцами проверяется люфт и радиальное биение. Если вал провернуть невозможно, осматривается состояние резинового демпфера — наличие разрывов или деформаций говорит о необходимости съема узла.
Гул промежуточной опоры имеет диапазон 80-120 Гц, что соответствует частоте вращения карданного вала при скорости 60-80 км/ч. Шум заднего редуктора обычно ниже по тону и синхронизирован с оборотами колес, а не вала. Гул коробки передач исчезает при выжатом сцеплении.
Если при езде на скорости 40-60 км/ч слышен вой, который пропадает при переходе на нейтральную передачу (движение накатом), проблема именно в промежуточной опоре. Редуктор и дифференциал продолжают шуметь на нейтрали.
Процесс замены подвесного подшипника
Замена требует съема карданного вала. Для большинства легковых автомобилей (Toyota, BMW, Mercedes, VAZ) процедура идентична. Потребуется подъемник, набор головок, съемник для выпрессовки подшипника, пресс или мощные тиски, а также метка для фиксации взаимного положения фланцев.
Перед демонтажем обязательно маркируются фланцы редуктора и раздаточной коробки (или КПП). Карданный вал должен быть установлен на прежнее место по меткам — нарушение балансировки всего в 1-2 градуса создаст вибрацию при 1000-1500 об/мин вала. После снятия вал очищается от грязи и осматриваются крестовины.
Инструменты и материалы
Для работы понадобятся стандартные ключи на 12, 13, 17 и 19 мм, головки с удлинителем, отвертка с плоским жалом, проникающая смазка WD-40, монтажная лопатка, а также съемник либо универсальный механический пресс. Новый подшипник должен соответствовать посадочному диаметру и ширине — данные указаны в каталоге производителя конкретной модели.
Категорически нельзя выбивать старый подшипник зубилом или кувалдой. Нагрузка на внутреннее кольцо через вал или наружную обойму посадочного места в крестовине приводит к деформации эластичной муфты и перекосу при установке нового элемента.
Порядок работ
- Демонтаж старой опоры. Откручиваются гайки крепления кронштейна к кузову. Вал опускается вниз. Снимается стопорное кольцо (при наличии) и прессом либо съемником выдавливается вал из внутреннего кольца подшипника. Усилие прилагается строго к внутренней обойме.
- Подготовка нового подшипника. Перед запрессовкой новый подшипник выдерживается 2-3 часа при комнатной температуре. Нельзя греть его газовой горелкой — разрушается смазка и резиновый демпфер. Если посадка тугая, вал охлаждается сухим льдом или жидким азотом в специализированном сервисе.
- Запрессовка. Вал вставляется в новый подшипник рукой до упора, затем дожимается прессом до рабочей позиции. Осевой зазор между демпфером и валом не допускается — подшипник должен плотно прилегать к проточке на валу.
- Крепление кронштейна. Вал с новой опорой фиксируется на месте болтами, гайки затягиваются динамометрическим ключом моментом, указанным в технической документации (обычно 45-65 Н·м). Превышение усилия сминает резиновый демпфер.
- Центровка. Перед окончательной затяжкой болтов кронштейна вал вращается вручную — не должно быть закусывания. Погрешность соосности компенсируется регулировочными шайбами или продольным перемещением кронштейна.
Последствия несвоевременной замены
Игнорирование гула и вибрации ведет к разрушению крестовин. Крестовина без промежуточной опоры работает в режиме гидродинамического трения: игольчатые подшипники выдавливают смазку, появляются задиры на шипах. Восстановление после полного разрушения карданного вала требует его замены в сборе — стоимость такой детали на европейские автомобили начинается от 15-30 тысяч рублей, а на грузовую технику от 50 тысяч рублей.
Разрушение подшипника на скорости свыше 100 км/ч опасно. Потеря фиксации вала приводит к его падению на дорогу или кузов, пробою картера раздатки или редуктора. Особенно критично для автомобилей с постоянным полным приводом и длинной базой.
Заключение
Подвесной подшипник — расходный элемент, к которому нельзя применять принцип «работает — не трогай». Первое появление гула или вибрации на скорости 50-80 км/ч должно стать сигналом к проверке. Регулярная диагностика ходовой части на каждом ТО (через 7-15 тысяч километров) включает осмотр промежуточной опоры на предмет трещин и люфта.
Замена узла с соблюдением технологии — операция, доступная в среднестатистическом гараже при наличии пресса. Отсутствие специального инструмента не является поводом для самостоятельной замены с использованием подручных средств — экономия в 500-1000 рублей на услугах сервиса оборачивается поломкой всего карданного вала.
Для продления срока службы новой опоры рекомендуется следить за состоянием шарниров карданного вала и избегать длительного движения по колейным дорогам с частыми перегрузками трансмиссии (например, агрессивное буксирование прицепов).
Сводная таблица данных
В таблице ниже систематизированы ключевые параметры и характеристики, связанные с диагностикой, причинами выхода из строя, процессом замены и последствиями неисправности подвесного подшипника карданного вала, описанные в статье.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Признаки износа | |
| Скоростной диапазон гула | 50-90 км/ч |
| Характер гула | Усиливается при сбросе газа |
| Вибрации | Кузов и рычаг КПП |
| Стук | При старте и переключении передач |
| Визуальные признаки | Масляные потеки на корпусе опоры, трещины на демпфере, коррозия |
| Допустимый осевой люфт | Не более 0,1-0,2 мм |
| Диагностика | |
| Частота гула промежуточной опоры | 80-120 Гц |
| Скоростной диапазон для диагностики гула промежуточной опоры | 60-80 км/ч |
| Скоростной диапазон, при котором вой пропадает на нейтрали | 40-60 км/ч |
| Причины выхода из строя | |
| Средний ресурс подшипника | 50-80 тысяч километров |
| Ускорение износа из-за дисбаланса вала | 5-10 тысяч километров |
| Ускорение износа из-за отсутствия смазки (разрушение пыльников) | В 5-7 раз |
| Процесс замены | |
| Момент затяжки гаек кронштейна | 45-65 Н·м |
| Выдержка нового подшипника перед запрессовкой | 2-3 часа при комнатной температуре |
| Последствия несвоевременной замены | |
| Стоимость нового карданного вала для европейских автомобилей | От 15 до 30 тысяч рублей |
| Стоимость нового карданного вала для грузовой техники | От 50 тысяч рублей |
Частые вопросы по теме (FAQ)
Как отличить гул подвесного подшипника от шума редуктора или коробки передач?
Гул промежуточной опоры имеет диапазон 80–120 Гц и нарастает на скорости 50–90 км/ч, становясь громче при сбросе газа. В отличие от редуктора, который шумит под нагрузкой или при резком ускорении, гул подшипника пропадает при переходе на нейтральную передачу (движение накатом). Шум коробки передач, в свою очередь, исчезает при выжатом сцеплении.
Какой допустимый осевой люфт подвесного подшипника и как его проверить?
Допустимый осевой зазор составляет не более 0,1–0,2 мм. Для проверки необходимо вывесить заднее колесо и рукой покачать карданный вал в зоне опоры. Любой заметный ход, превышающий указанные значения, требует немедленной замены узла.
Каков средний ресурс подвесного подшипника и что сокращает его срок службы?
Средний ресурс подвесного подшипника составляет 50–80 тысяч километров пробега при эксплуатации по дорогам с твердым покрытием. Критически сокращают срок службы дисбаланс карданного вала (разрушает подшипник за 5–10 тысяч км), износ крестовин, а также попадание абразива внутрь подшипника из-за разрушенных пыльников, что ускоряет износ в 5–7 раз.
Почему нельзя выбивать старый подвесной подшипник зубилом или кувалдой?
Нагрузка на внутреннее кольцо через вал или наружную обойму посадочного места приводит к деформации эластичной муфты и перекосу при установке нового элемента. Для демонтажа и запрессовки необходимо использовать пресс или съемник, прилагая усилие строго к внутренней обойме.
Какие последствия игнорирования гула и вибрации подвесного подшипника?
Игнорирование гула ведет к разрушению крестовин. Крестовина без промежуточной опоры работает в режиме гидродинамического трения: игольчатые подшипники выдавливают смазку, появляются задиры на шипах. Полное разрушение карданного вала требует его замены в сборе, стоимость которого на европейские автомобили начинается от 15–30 тысяч рублей. Разрушение подшипника на скорости свыше 100 км/ч может привести к падению вала на дорогу и пробою картера раздатки или редуктора.
