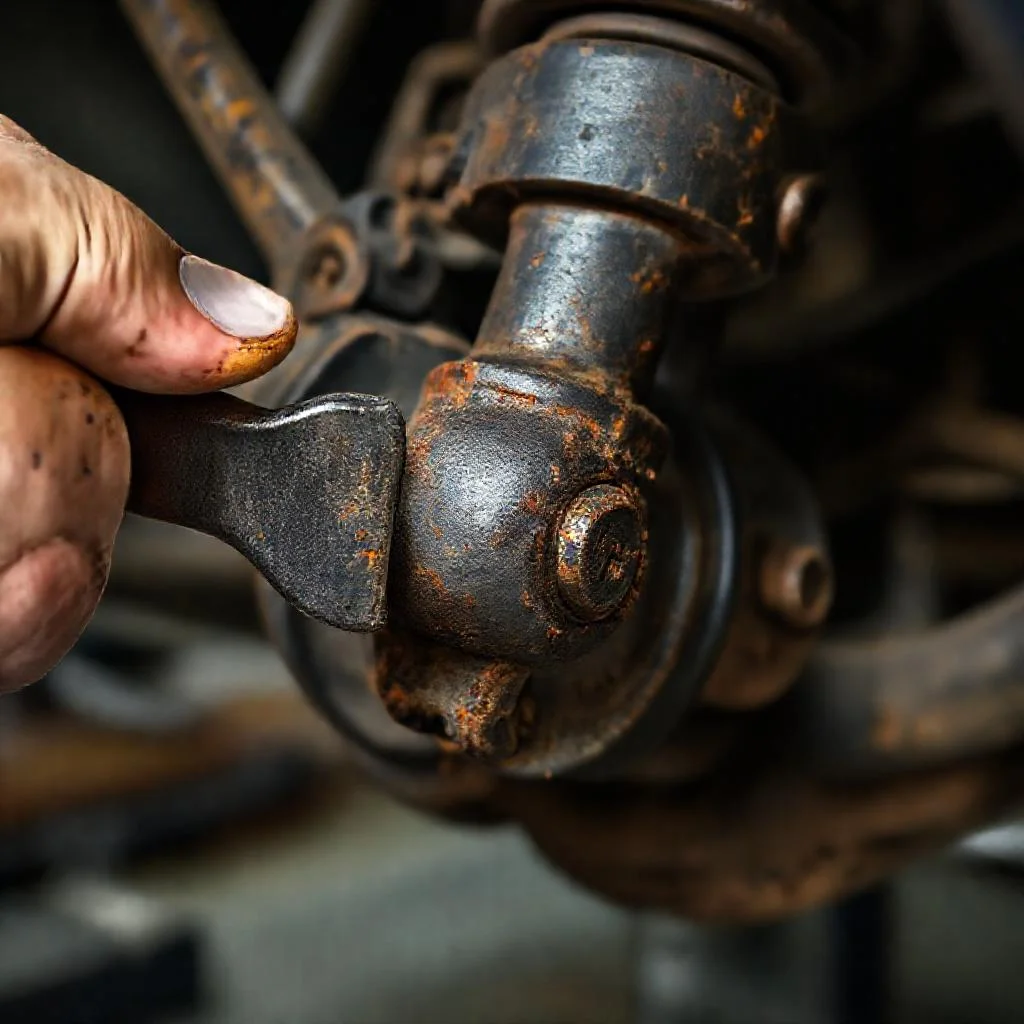

Рулевые наконечники: Диагностика износа и демонтаж без специализированного инструмента
Рулевое управление — это система, напрямую влияющая на безопасность движения. Одним из её наиболее уязвимых элементов являются рулевые тяги с шарнирами (наконечниками). Именно они принимают на себя все ударные нагрузки от неровностей дороги, передавая усилие от рулевого механизма к поворотным кулакам колёс. Со временем происходит естественный износ шарнирного соединения, что требует незамедлительного вмешательства. Ниже рассмотрены не только признаки неисправности этих узлов, но и проверенный способ их замены без наличия специального съёмника.
Устройство и функция шарнира рулевой тяги
Конструкция рулевого наконечника включает металлический корпус, внутри которого размещён шаровой палец с конусным хвостовиком. Палец имеет способность вращаться и качаться в ограниченных пределах благодаря полимерному или металлокерамическому вкладышу. Это компенсирует угловые перемещения подвески и рулевого механизма.
Шарнир заполнен консистентной смазкой, которая не только снижает трение, но и защищает рабочую поверхность от коррозии. Резинотканевый или полиуретановый пыльник предотвращает попадание абразива и влаги внутрь узла. Именно разрушение пыльника становится первопричиной стремительного износа, превращающего люфт в критическую проблему за несколько сотен километров.
Первичные признаки износа и диагностика
Игнорирование симптомов износа рулевых тяг приводит к нестабильности автомобиля на дороге и ускоренному износу шин. Своевременное выявление неисправности позволяет ограничиться заменой наконечника, а не всего узла в сборе.
- Стук в передней подвеске — наиболее характерный признак. Звук глухой, металлический, отчётливо слышен при проезде неровностей на малой скорости. Локализация стука чаще всего происходит при входе в поворот.
- Стук рулевого колеса — проявляется в виде биения в нулевом положении. Рулевое колесо имеет свободный ход более 10-15 градусов, что указывает на наличие люфта.
- Неравномерный износ протектора шин — изношенный шарнир позволяет колесу изменять угол наклона при движении. Шина начинает работать не на всей плоскости контакта. Характерный износ — пилообразный рисунок с внутренней или внешней стороны.
- Вибрация на руле — при износе одного из наконечников нарушается кинематика управляемых колёс. Возникает эффект «шимми» (дрожание руля), особенно на скорости от 60 км/ч.
- Увод автомобиля в сторону — если наконечник изношен неравномерно, геометрия подвески нарушается. Автомобиль постоянно тянет влево или вправо, даже на ровном покрытии.
Проверка состояния выполняется методом диагностики на весу. Автомобиль поднимается домкратом, колесо вывешивается. Затем руками берутся за колесо в горизонтальной плоскости (9 и 3 часа) и раскачивают его. Наличие даже небольшого зазора между пальцем и корпусом указывает на непригодность шарнира к эксплуатации. Дополнительно осматривается пыльник: даже микротрещина или выдавленная смазка — повод к замене.
Стандартные нормативы и предпосылки замены
Большинство производителей регламентируют ресурс рулевых наконечников в пределах 60-100 тысяч километров пробега. Однако практика показывает, что на российских дорогах ресурс может составлять 30-50 тысяч километров. Шарнир считается неисправным при появлении люфта более 0,2-0,3 мм. Некоторые конструкции допускают регулировку зазора, но в современных бюджетных и среднеценовых автомобилях замена предусматривается как единственный метод ремонта.
Особое внимание стоит уделить моменту затяжки резьбовых соединений. Затяжка гайки пальца должна производиться строго динамометрическим ключом с усилием, указанным в инструкции по ремонту автомобиля. Превышение момента может привести к разрушению вкладыша, недостаточный — к выходу пальца из конуса поворотного кулака.
Снятие рулевой тяги без спецключа: пошаговый алгоритм
Классический съёмник рулевых наконечников представляет собой рычажный или винтовой механизм, позволяющий выдавить конусный палец из посадочного отверстия без повреждения резьбы. Однако приобретение этого инструмента для разовой замены нецелесообразно. Далее описан способ демонтажа с использованием доступных слесарных инструментов.
Необходимые инструменты и материалы
- Домкрат (желательно подкатной) и колёсный баллонный ключ.
- Противооткатные упоры или запасное колесо для страховки.
- Набор рожковых, накидных и торцевых ключей (ключ для гайки наконечника обычно 17-21 мм, для контргайки — 19-22 мм).
- Молоток средней массы (0,5-1 кг).
- Монтажная лопатка или стальная трубка длиной 30-50 см.
- Проникающая смазка (WD-40 или аналоги).
- Средство для защиты резьбы (графитовая смазка или медная паста).
- Щётка по металлу.
Подготовительный этап
Автомобиль устанавливается на ровной твёрдой поверхности. Включается стояночный тормоз. Колёса выставляются в крайнее положение: левый наконечник удобнее снимать при вывернутых колёсах вправо, правый — влево. Это обеспечивает доступ к задней части ступичного узла. Обязательно подкладываются противооткатные упоры под задние колёса. Перед подъёмом ослабляются болты колёс на проблемном узле.
Автомобиль домкратится, снимается колесо. На этом этапе необходимо обработать проникающей смазкой резьбовое соединение гайки пальца наконечника и место стыка пальца с поворотным кулаком. Ожидание составляет 5-10 минут для раскоксовки ржавчины.
Отворачивание гайки пальца
Гайка, фиксирующая палец наконечника в поворотном кулаке, часто прикипает. Во избежание срыва граней следует использовать накидной ключ (рожковый может срезать рёбра). Для увеличения плеча рычага применяется трубка. Если гайка не поддаётся, допускается кратковременный локальный нагрев корпуса гайки газовой горелкой до температуры 200-250 градусов. Однако при этом требуется соблюдение осторожности во избежание повреждения пыльника рулевого наконечника. Гайка отворачивается полностью, но не снимается — она прикручивается на 2-3 оборота, чтобы предохранить резьбу пальца от развальцовки при дальнейшем демонтаже.
Выпрессовка пальца без съёмника
Это ключевой этап. Существует два рабочих метода:
Метод ударной нагрузки. В паз между рулевой тягой и поворотным кулаком вставляется стальная монтажная лопатка. Кулак должен опираться на рычаг, а лопатка — создавать клин. Удар молотком наносится не по пальцу (это приведёт к разбиванию резьбы), а по боковой поверхности кулака в зоне отверстия. Конусное соединение боится осевого смещения, но при вибрации корпуса кулака происходит расклинивание. Обычно достаточно 3-5 ударов средним молотком.
Метод с опорной площадкой. Берётся двухрожковый съёмник подшипников или даже обычный строительный гвоздодёр. Изгибом инструмента цепляются за нижнюю часть кулака, а второй конец опирается на резьбовую часть пальца через толстую шайбу. При нажатии на рычаг происходит вытягивание пальца. Важно: наносить удары молотком по самому инструменту, а не по пальцу.
После выхода пальца из отверстия гайка откручивается полностью, наконечник освобождается.
Отсоединение тяги от рулевого механизма
Для полного снятия требуется открутить контргайку на резьбе рулевой тяги. Перед этим необходимо замерить длину старой тяги от центра наконечника до центра пыльника рейки. Это позволит сохранить базовое схождение колёс при установке новой детали. Вращение тяги выполняется ключом соответствующего размера за лыски на корпусе самой тяги. Если тяга не поддаётся, нагревается место соединения.
Новый наконечник вкручивается на ту же длину, что и старый. Контргайка затягивается с усилием, указанным в каталогах (обычно 40-60 Нм для резьбы M10-M12). Палец вставляется в поворотный кулак, гайка затягивается моментом 25-35 Нм.
Заключительный этап и обязательная проверка
После монтажа обязательно проверяется отсутствие люфта. Колесо устанавливается на место, автомобиль опускается. Обязательным условием является посещение стенда развал-схождения. Даже при точном переносе размеров геометрия может измениться из-за разницы в допусках новой и старой деталей. Эксплуатация автомобиля с неотрегулированными углами установки колёс ведёт к неравномерному износу покрышек за 2-3 тысячи километров.
Рулевые наконечники — одно из немногих критических узлов, где экономия неоправданна. Рекомендуется использовать продукцию проверенных брендов, оригинальные номера или OEM-поставщиков конвейера. Своевременная замена изношенного шарнира гарантирует точное управление и прогнозируемое поведение автомобиля в любых дорожных условиях.
Сводная таблица данных
В таблице ниже систематизированы ключевые данные из статьи: признаки износа шарнира рулевой тяги, нормативы и регламентные показатели, а также перечень инструментов и моментов затяжки для демонтажа без спецключа. Все цифры и параметры строго соответствуют тексту.
| Категория | Параметр / Признак | Характеристика / Значение |
|---|---|---|
| Признаки износа шарнира | Стук в передней подвеске | Глухой, металлический звук при проезде неровностей на малой скорости; локализуется при входе в поворот. |
| Стук рулевого колеса | Биение в нулевом положении; свободный ход руля более 10-15 градусов. | |
| Неравномерный износ протектора шин | Пилообразный рисунок с внутренней или внешней стороны. | |
| Вибрация на руле | Эффект «шимми» (дрожание руля), особенно на скорости от 60 км/ч. | |
| Увод автомобиля в сторону | Постоянное увода влево или вправо на ровном покрытии. | |
| Нормативы и предпосылки замены | Ресурс (регламент производителя) | 60-100 тысяч километров пробега. |
| Ресурс (российские дороги) | 30-50 тысяч километров пробега. | |
| Критический люфт шарнира | Более 0,2-0,3 мм. | |
| Метод диагностики | Диагностика «на весу»: раскачивание колеса в горизонтальной плоскости (9 и 3 часа). | |
| Ключевые размеры инструмента | Ключ для гайки пальца наконечника | 17-21 мм. |
| Ключ для контргайки тяги | 19-22 мм. | |
| Моменты затяжки (резьбовые соединения) | Затяжка контргайки (резьба M10-M12) | 40-60 Нм. |
| Затяжка гайки пальца в поворотном кулаке | 25-35 Нм. | |
| Температура нагрева прикипевшей гайки (допустимая) | 200-250 градусов Цельсия (кратковременно). | |
| Инструмент для демонтажа без спецключа | Метод ударной нагрузки | Стальная монтажная лопатка (длиной 30-50 см) + молоток (0,5-1 кг). |
Частые вопросы по теме (FAQ)
Каковы первичные признаки износа рулевых наконечников?
Основные признаки включают: глухой металлический стук в передней подвеске при проезде неровностей на малой скорости, стук рулевого колеса со свободным ходом более 10-15 градусов, неравномерный (пилообразный) износ протектора шин, вибрацию на руле (эффект «шимми») на скорости от 60 км/ч, а также увод автомобиля в сторону на ровном покрытии.
Как проверить состояние шарнира рулевой тяги без специального оборудования?
Необходимо выполнить диагностику на весу: поднимите автомобиль домкратом и вывесите колесо. Возьмитесь за колесо руками в горизонтальной плоскости (на 9 и 3 часа) и раскачайте его. Наличие даже небольшого зазора между пальцем и корпусом шарнира указывает на непригодность к эксплуатации. Дополнительно осмотрите пыльник — микротрещина или выдавленная смазка являются поводом к замене.
Какой ресурс рулевых наконечников и при каком люфте их нужно менять?
Большинство производителей регламентируют ресурс в пределах 60–100 тысяч километров пробега. Однако на российских дорогах ресурс может составлять 30–50 тысяч километров. Шарнир считается неисправным при появлении люфта более 0,2–0,3 мм. В современных бюджетных и среднеценовых автомобилях замена является единственным методом ремонта, регулировка зазора не предусмотрена.
Как выпрессовать палец рулевого наконечника без специального съемника?
Существует два рабочих метода. Метод ударной нагрузки: вставьте стальную монтажную лопатку в паз между тягой и поворотным кулаком, создав клин. Наносите удары молотком (0,5-1 кг) не по пальцу, а по боковой поверхности кулака в зоне отверстия — 3-5 ударов обычно достаточно. Метод с опорной площадкой: используйте двухрожковый съемник подшипников или гвоздодер, зацепившись за нижнюю часть кулака и уперев второй конец в резьбовую часть пальца через толстую шайбу. Наносите удары молотком по инструменту, а не по пальцу. Перед выпрессовкой обязательно открутите гайку пальца и накрутите её обратно на 2-3 оборота для защиты резьбы.
Обязательно ли посещать стенд развал-схождения после замены рулевой тяги?
Да, обязательно. Даже при точном переносе размера старой тяги (замере от центра наконечника до центра пыльника рейки) геометрия может измениться из-за разницы в допусках новой и старой детали. Эксплуатация автомобиля с неотрегулированными углами установки колёс ведёт к неравномерному износу покрышек за 2–3 тысячи километров.
