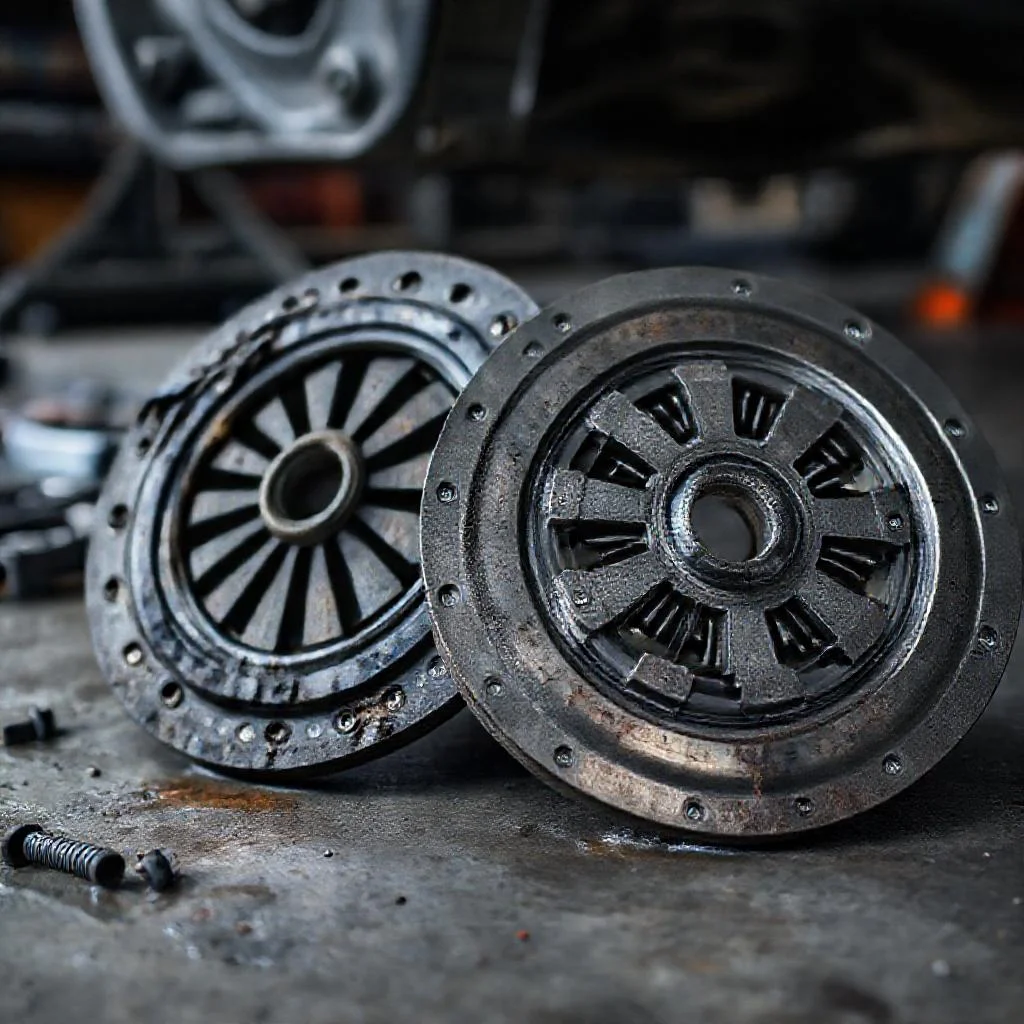

Устройство и принцип работы узла сцепления МКПП
Сцепление в автомобиле с механической коробкой передач (МКПП) выполняет функцию временного разъединения двигателя и трансмиссии. Этот механизм обеспечивает плавное начало движения и переключение передач без рывков. Основными элементами узла являются ведомый диск, корзина (нажимной механизм) и выжимной подшипник.
Ведомый диск представляет собой стальную пластину с фрикционными накладками. Он расположен между маховиком двигателя и корзиной. Корзина сцепления (нажимной диск) содержит мощные диафрагменные или цилиндрические пружины. При нажатии педали сцепления выжимной подшипник давит на лепестки корзины, сжимая пружины. Это освобождает ведомый диск, и крутящий момент перестает передаваться на коробку передач.
Средний ресурс оригинального сцепления составляет от 80 000 до 120 000 километров пробега. Однако на этот показатель сильно влияют условия эксплуатации, манера вождения и качество комплектующих. Городской цикл с постоянными пробками и стартами сокращает срок службы до 50 000–70 000 километров.
Признаки износа ведомого диска сцепления
Ведомый диск изнашивается в первую очередь за счет трения. Фрикционные накладки истираются, уменьшая свою толщину. Когда износ достигает критического уровня, появляются характерные симптомы.
1. Пробуксовка сцепления (проскальзывание)
Наиболее яркий признак износа диска — пробуксовка. Водитель замечает, что при резком нажатии педали газа обороты двигателя резко возрастают, но скорость автомобиля увеличивается медленно. Особенно это заметно на подъемах или при разгоне на высокой передаче. Причина в том, что диск больше не может передавать полный крутящий момент двигателя из-за истертых накладок.
2. Запах горелого фрикционного материала
При сильной пробуксовке в салоне или под капотом появляется характерный запах жженой резины или химического материала. Это разрушаются фрикционные накладки диска. Игнорировать этот симптом нельзя — перегретый диск может разрушиться прямо во время движения.
3. Рывки при трогании с места
Если диск изношен неравномерно или на его поверхности образовались задиры (замасливание), сцепление начинает работать рывками. Автомобиль дергается при старте, а вибрация может передаваться на педаль сцепления. Это указывает на то, что поверхность накладок потеряла равномерность.
4. Трудности при переключении передач
Когда ведомый диск изнашивается до металла (заклепок), сцепление перестает полностью выключаться. Передачи начинают включаться с хрустом или требуют значительных усилий. Это состояние называется «ведомый диск не выключается» — полного разъединения двигателя и коробки не происходит.
5. Уменьшение свободного хода педали сцепления
У многих автомобилей (особенно с гидравлическим приводом сцепления) по мере износа диска точка схватывания смещается ближе к полу. Педаль начинает ловить момент соединения почти в самом низу. Визуально проверить это можно: если рабочая зона педали стала ниже 1/3 от пола — износ критический.
Признаки износа корзины сцепления (нажимного механизма)
Корзина сцепления подвержена механической усталости. Основная проблема — потеря упругости пружин или их поломка. Диагностика износа корзины часто сложнее, так как симптомы могут пересекаться с неисправностями диска.
1. Шум и гул в районе сцепления на холостом ходу
Если при нейтральной передаче и отпущенном сцеплении слышен металлический гул или шелест, который пропадает при нажатии педали, — высока вероятность износа лепестков корзины. Деформированные лепестки диафрагменной пружины касаются корпуса и создают посторонние звуки.
2. Стук или металлический звук при выжиме педали
Ослабленные заклепки корзины или трещины в диафрагменной пружине вызывают отчетливый стук, когда водитель выжимает сцепление. Часто такой звук появляется после длительных перегрузок (буксировка прицепа, частые старты с пробуксовкой).
3. Неполное выключение сцепления (ведет корзину)
Когда диафрагменные пружины теряют свою жесткость, корзина перестает полностью отжимать ведомый диск. Симптом проявляется как затрудненное включение первой передачи и заднего хода. Иногда передача включается, но движение начинается рывком, даже если педаль выжата до пола.
4. Повышенное усилие на педали сцепления
Заклинивание или деформация пружин корзины заставляют водителя прилагать большее усилие для выжима педали. В некоторых случаях корзина начинает «клинить» — педаль становится жесткой. Это особенно опасно в пробках, так как увеличивает утомляемость ноги.
5. Вибрации на педали и кузове при разгоне
Если корзина имеет неравномерный износ нажимной поверхности или деформацию корпуса, вращение становится нецентрированным. Это вызывает вибрацию, которая передается на педаль сцепления и рулевое колесо при разгоне на 2–3 передачах.
Дополнительные признаки: износ выжимного подшипника и маховика
Часто вместе с диском и корзиной выходит из строя выжимной подшипник. Его неисправность выдает характерный свист, скрежет или шелест, который появляется только при нажатой педали сцепления и исчезает при отпускании. Если подшипник разрушен, сцепление может перестать выключаться полностью, а его заклинивание приводит к полной потере управления трансмиссией.
Маховик двигателя также страдает от перегрева и износа. На поверхности маховика образуются выработка, борозды или синева от перегрева. Заменять сцепление без шлифовки или замены маховика — частая ошибка, которая приводит к быстрому выходу нового комплекта из строя.
Объективные методы диагностики износа
Самостоятельная диагностика возможна без снятия коробки, но с определенными оговорками. Основные тесты включают:
- Проверка пробуксовки: автомобиль ставится на ручник, включается третья передача. Плавное отпускание сцепления при нажатом газе должно приводить к остановке двигателя. Если двигатель продолжает работать, а машина стоит — диск буксует.
- Проверка выключения: запустить двигатель, выжать сцепление до пола и пытаться включить заднюю передачу. Если передача включается с большим скрежетом или не включается вовсе — неисправность корзины или диска.
- Визуальная оценка хода педали: измерить свободный ход до момента сопротивления. Если у гидравлического привода ход педали стал неестественно длинным или коротким — узел требует осмотра.
Точная диагностика возможна только после частичной разборки. По снятому узлу можно определить износ: остаточная толщина накладок ведомого диска менее 1,5–2 мм требует замены. Лепестки корзины с трещинами или задирами также подлежат замене. Поверхность маховика должна быть гладкой — наличие отверстий от заклепок или глубоких рисок недопустимо.
Порядок действий при замене
Замена сцепления — процедура, требующая снятия коробки передач. В большинстве легковых автомобилей с передним приводом это требует снятия привода колес, подвески и опор силового агрегата. Рекомендуется менять комплектом: диск, корзина, выжимной подшипник. Дополнительно часто требуются направляющие втулки, сальники первичного вала коробки и сальник коленвала.
Технический регламент предписывает притирку нового диска в течение первых 300–500 километров. В этот период нельзя допускать резких стартов, буксировки и превышения оборотов выше 3000–3500 в минуту. Пробуксовка нового комплекта на обкатке недопустима — это приводит к перегреву и снижению ресурса.
Ключевые моменты установки:
- Центровка ведомого диска специальным инструментом (оправкой) обязательна. Без нее диск сместится, и коробка передач не встанет на место или будет вибрировать.
- Крепеж корзины затягивается динамометрическим ключом строго по схеме (крест-накрест). Момент затяжки — от 20 до 35 Н·м в зависимости от модели автомобиля. Перетяжка ведет к деформации корзины, недотяжка — к ослаблению и ударам.
- Поверхность маховика должна быть обезжирена и не иметь следов масла. Масло на новом диске — причина его быстрого выхода из строя.
- Проверка хода выжимного подшипника: его подвижность и чистота направляющей втулки обязательны. Заклинивание подшипника происходит из-за коррозии или загрязнений.
Сроки замены по регламенту
Автопроизводители указывают замену сцепления в сервисной книжке как эксплуатационную процедуру. На практике средний интервал составляет 100 000–150 000 километров. При агрессивной езде или частой езде в гору ресурс падает до 60 000 километров. Признаки износа, описанные выше, универсальны для любых моделей — от бюджетного «Hyundai Solaris» до премиального «BMW» с МКПП.
Проверять состояние диска и корзины стоит при плановом ежегодном обслуживании, если пробег превышает 80 000 километров. Даже без симптомов рекомендуется вскрывать узел через 120 000 километров для визуального контроля. Затраты на своевременную замену в 2–3 раза ниже, чем ремонт вышедшего из строя маховика или первичного вала коробки передач.
Заключение: когда не нужно ждать критического износа
Симптомы пробуксовки, посторонние звуки и рывки — сигнал к немедленной диагностике. Эксплуатация автомобиля с изношенным сцеплением ведет к повреждению маховика, поломке зубьев первичного вала и разрушению выжимного вилки. Стоимость замены одного диска с корзиной значительно ниже цены восстановления всего силового агрегата.
Комплект сцепления от проверенных производителей (Luk, Sachs, Valeo, Exedy) при правильной установке служит не менее 100 000 километров. Главные враги узла — постоянные перегрузки, масляные загрязнения (течи сальников) и неправильная регулировка привода. Соблюдение базовых правил эксплуатации и своевременное реагирование на признаки износа — гарантия долговечной работы сцепления.
Сводная таблица данных
В таблице ниже представлена сводка признаков износа, объективных методов диагностики и регламентных сроков для основных элементов сцепления механической коробки передач, основанная исключительно на данных статьи.
| Элемент / Параметр | Признаки износа / Характеристика | Диагностика / Критерии | Ресурс и рекомендации |
|---|---|---|---|
| Ведомый диск | Пробуксовка (проскальзывание), запах горелого фрикционного материала, рывки при трогании, трудности при переключении передач (хруст), уменьшение свободного хода педали сцепления (точка схватывания ниже 1/3 от пола). | Проверка пробуксовки (3-я передача, ручник, газ — двигатель должен глохнуть). Остаточная толщина фрикционных накладок менее 1,5–2 мм требует замены. | Средний ресурс оригинального сцепления 80 000–120 000 км. В городском цикле 50 000–70 000 км. При агрессивной езде ресурс падает до 60 000 км. |
| Корзина (нажимной механизм) | Шум/гул на холостом ходу (пропадает при нажатии педали), стук/металлический звук при выжиме педали, неполное выключение сцепления (ведет), повышенное усилие на педали, вибрации на педали и кузове при разгоне. | Проверка выключения (задняя передача с выжатым сцеплением — скрежет или невозможность включения). Лепестки с трещинами или задирами подлежат замене. | Рекомендуется менять комплектом: диск, корзина, выжимной подшипник. Притирка нового диска 300–500 км (без резких стартов и пробуксовок, до 3000–3500 об/мин). |
| Выжимной подшипник (дополнительно) | Свист, скрежет или шелест (только при нажатой педали сцепления, исчезает при отпускании). При заклинивании — полная потеря управления трансмиссией. | Проверка подвижности и чистоты направляющей втулки. Заклинивание происходит из-за коррозии или загрязнений. | Замена обязательна при замене комплекта сцепления. |
| Маховик (дополнительно) | Выработка, борозды, синева от перегрева на поверхности. | Поверхность должна быть гладкой. Наличие отверстий от заклепок или глубоких рисок недопустимо. Требует шлифовки или замены. | Замена сцепления без обработки маховика — частая ошибка, приводящая к быстрому выходу нового комплекта из строя. |
| Общие регламентные данные | Симптомы: пробуксовка, посторонние звуки, рывки — сигнал к немедленной диагностике. | Точная диагностика возможна только после частичной разборки. Визуальная оценка хода педали (если у гидравлического привода ход стал неестественно длинным или коротким). | Средний интервал замены 100 000–150 000 км. Проверка при пробеге более 80 000 км. Вскрытие узла через 120 000 км для визуального контроля. Момент затяжки корзины: 20–35 Н·м (крест-накрест динамометрическим ключом). |
Частые вопросы по теме (FAQ)
Какой главный признак пробуксовки ведомого диска сцепления?
Наиболее яркий признак износа диска — пробуксовка. Водитель замечает, что при резком нажатии педали газа обороты двигателя резко возрастают, но скорость автомобиля увеличивается медленно. Это происходит потому, что диск больше не может передавать полный крутящий момент двигателя из-за истертых накладок. Особенно заметно на подъемах или при разгоне на высокой передаче.
Как понять, что износилась корзина (нажимной диск) сцепления?
Износ корзины часто проявляется металлическим гулом или шелестом на холостом ходу, который пропадает при нажатии педали сцепления — это указывает на износ лепестков диафрагменной пружины. Также симптомами являются отчетливый стук при выжиме педали, затрудненное включение первой и задней передачи, повышенное усилие на педали сцепления, а также вибрации на педали и кузове при разгоне на 2–3 передачах.
Почему при износе сцепления передачи включаются с хрустом?
Когда ведомый диск изнашивается до металла (заклепок), сцепление перестает полностью выключаться — происходит неполное разъединение двигателя и коробки передач. Из-за этого передачи начинают включаться с хрустом или требуют значительных усилий. Это состояние называется «ведомый диск не выключается».
Можно ли самостоятельно проверить пробуксовку сцепления?
Да, существует тест: автомобиль ставится на ручник, включается третья передача. При плавном отпускании сцепления с нажатым газом двигатель должен заглохнуть. Если двигатель продолжает работать, а машина стоит — диск буксует. Также проверяется выключение: при выжатом до пола сцеплении попробуйте включить заднюю передачу — скрежет или невозможность включения указывают на неисправность корзины или диска.
Через сколько километров рекомендуется менять сцепление, если нет симптомов?
Даже без симптомов рекомендуется вскрывать узел для визуального контроля через 120 000 километров пробега. Средний интервал замены по регламенту автопроизводителей составляет 100 000–150 000 километров. При агрессивной езде или частой езде в гору ресурс падает до 60 000 километров. Проверять состояние стоит при плановом ежегодном обслуживании, если пробег превышает 80 000 километров.
