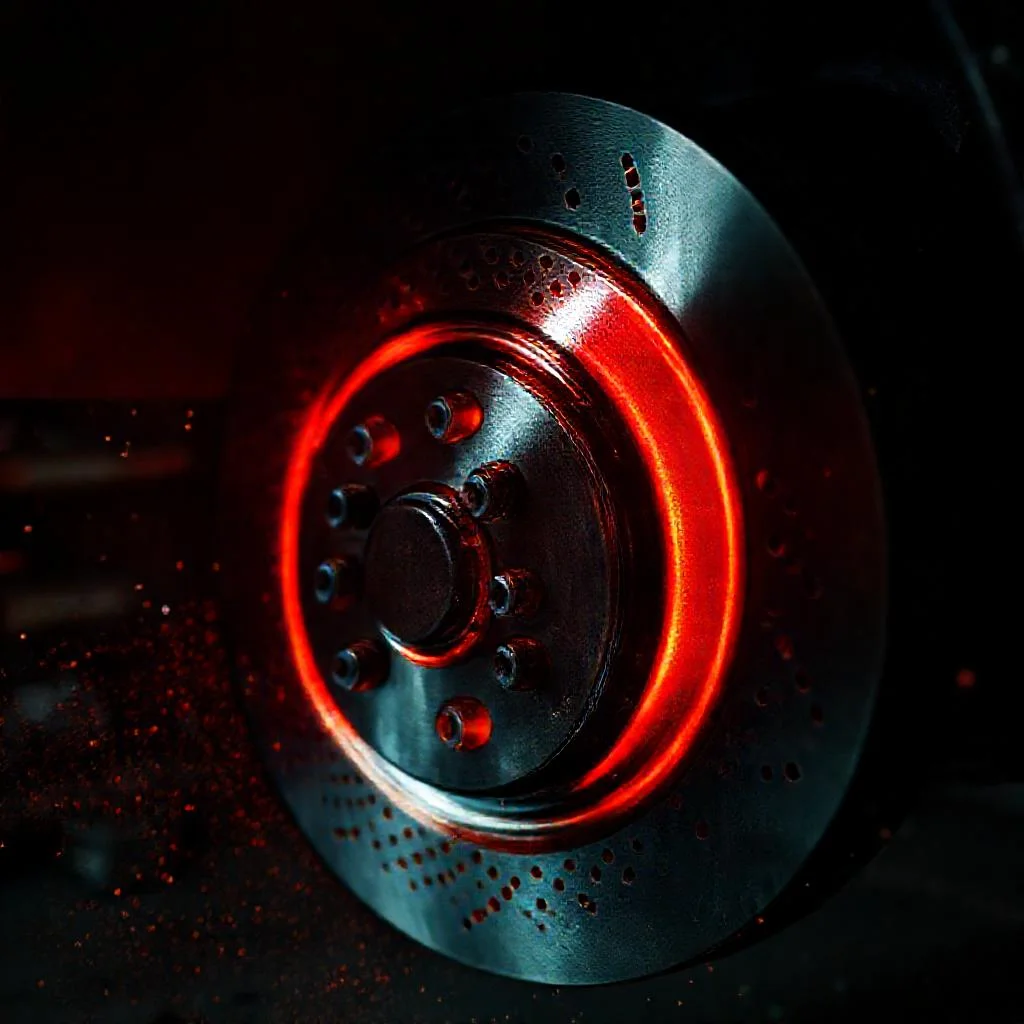

Перфорированные тормозные диски с насечками: реальная производительность или грамотный маркетинг?
В мире тюнинга и повышения эффективности тормозной системы существует множество мифов. Один из самых устойчивых касается комбинированных тормозных дисков, которые одновременно имеют сквозные отверстия (перфорацию) и прорези (насечки). Производители и продавцы часто преподносят такие диски как панацею от перегрева и потери эффективности тормозов. Однако инженерная реальность, подкрепленная законами физики и трибологии, значительно сложнее и интереснее маркетинговых обещаний.
Анатомия тормозного диска: зачем нужны отверстия и прорези
Чтобы понять суть улучшений, необходимо разобраться в базовых функциях каждого элемента поверхности. Стандартный вентилируемый диск предназначен для преобразования кинетической энергии в тепловую. Отверстия и прорези — это инструменты управления побочными эффектами этого процесса.
- Перфорация (отверстия): Изначально разрабатывалась для отвода газов, образующихся при нагреве фрикционного материала колодок. При высоких температурах связующие смолы в колодках испаряются, создавая газовую прослойку между диском и колодкой. Это явление называется «фейдинг» (fading). Отверстия позволяют газам и продуктам износа покинуть зону контакта. Дополнительная функция — охлаждение за счет увеличения площади поверхности и прохождения воздуха через диск.
- Насечки (слоты): Главная задача прорезей — механическая очистка рабочей поверхности диска и колодки. Прорези работают как скребки, удаляя налет, окалину и продукты износа, которые снижают коэффициент трения. Это особенно актуально для агрессивных колодок с высоким содержанием металла. Кроме того, насечки помогают разбивать зеркальную поверхность, которая может образоваться на диске после длительной эксплуатации на изношенных колодках.
Научный подход: когда комбинация работает против физики
Кажущееся логичным сочетание «отверстия + прорези» на практике сталкивается с серьезными ограничениями. Главная проблема — целостность конструкции диска. Тормозной диск работает в экстремальных условиях: он испытывает колоссальные термические нагрузки (до 600-700°C) и механическое сжатие от суппорта.
Любое отверстие или прорезь — это концентратор напряжений. Если для стандартного диска с насечками инженеры могут рассчитать оптимальный шаг и глубину прорезей, сохраняя жесткость, то комбинирование их с отверстиями создает зону «пересеченной местности». Вокруг каждого отверстия и каждой прорези возникают микротрещины от термоциклирования. Когда эти зоны накладываются друг на друга, риск образования радиальной трещины (раскол диска по радиусу) возрастает экспоненциально.
Реальный пример из гоночной практики: на болидах Formula 1 и DTM диски с перфорацией практически не используются. На смену им пришли диски с насечками без сквозных отверстий угольные или керамические композиты. Причина — перфорация снижает прочность на 15-25% и увеличивает износ колодок, что неприемлемо для спорта высоких достижений, где каждый грамм и миллиметр имеют значение.
Реальное улучшение торможения: плюсы комбинированных дисков
Несмотря на критику, нельзя утверждать, что такие диски — чистой воды маркетинг. При определенных условиях эксплуатации они действительно дают измеримый прирост эффективности. Однако этот прирост нелинейный и проявляется в строго ограниченном диапазоне.
- Снижение фейдинга при агрессивной езде: На гражданских автомобилях, используемых в городском режиме с частыми торможениями, перфорация действительно помогает быстрее отводить газы. Разница становится заметна после 10-15 интенсивных торможений подряд, когда стандартный диск уже начинает терять эффективность.
- Стабильность коэффициента трения в мокрых условиях: Вода на поверхности диска резко снижает силу трения. Прорези работают как дренажные каналы, быстрее удаляя водяную пленку. Это дает более предсказуемое поведение автомобиля при первых торможениях после лужи. Однако эффект кратковременный — достаточно одного-двух полных оборотов колеса, чтобы диск высох.
- Эстетика и визуальный контроль износа: Сквозные отверстия позволяют визуально оценить состояние внутренней поверхности диска (трещины, толщину стенки) без снятия колеса. Агрессивный внешний вид является важным фактором для многих водителей, что маркетологи активно используют.
Недостатки, которые не афишируют продавцы
Любое улучшение торможения за счет геометрии диска имеет обратную сторону, которую необходимо учитывать перед покупкой. Компромисс в данном случае достаточно серьезный.
- Рост вибраций и шума (вой, скрежет): Прорези и отверстия нарушают гладкую поверхность трения. Колодка «цепляется» за края отверстий, что создает низкочастотную вибрацию (реже — высокочастотный вой). Это не дефект, а конструктивная особенность. На некоторых автомобилях это делает торможение дискомфортным для водителя и пассажиров.
- Ускоренный износ колодок: Колодки работают в режиме фрезерования. Материал колодки истирается быстрее, так как он должен заполнять прорези и контактировать с острыми кромками отверстий. Ресурс колодок может снизиться на 30-50% по сравнению с эксплуатацией на цельных дисках. Это прямой путь к увеличению эксплуатационных расходов.
- Риск растрескивания: Как уже упоминалось, зона перфорации является слабым местом. Для безопасной эксплуатации требуется высокое качество чугуна (например, высокое содержание углерода и легирующих добавок) и сложная термическая обработка (закалка, отпуск, снятие внутренних напряжений). Дешевые китайские диски с перфорацией, купленные за 3-4 тысячи рублей, часто трескаются уже после первого сезона благодаря дешевому металлу и неправильной геометрии отверстий. В отличие от них, продукция известных брендов (Brembo, EBC, StopTech) проходит многоступенчатый контроль.
Мифы и факты из лабораторных тестов
Инженерные центры неоднократно проводили стендовые испытания сравнительных характеристик. Результаты однозначно говорят о том, что эффективность торможения (скорость замедления) на цельных дисках и дисках с перфорацией с насечками практически идентична на холодную и в диапазоне рабочих температур до 350°C.
Разница начинает проявляться только при температуре выше 400°C. При экстремальном нагреве диски с комбинированной поверхностью показывают преимущество в стабильности коэффициента трения (разброс значений меньше на 10-15%). Однако одновременно с этим растет температура в зонах перфорации из-за турбулентности воздуха в отверстиях. То есть, локальные перегревы на краю отверстия могут быть выше общего прогрева массива диска. Это прямая дорога к деформации (изгибу) диска, известной как «восьмерка».
Кому действительно нужны такие диски?
Перфорированные тормозные диски с насечками — нишевый продукт, предназначенный для конкретных сценариев использования. Они не являются универсальным улучшением для автомобиля. Три группы водителей, которые действительно могут получить выгоду:
- Любители трек-дней (HDPE): На трассе важна стабильность работы на пределе температур. Комбинированные диски помогают колодкам дольше оставаться в рабочем диапазоне без потери характеристик.
- Владельцы тяжелых внедорожников: При буксировке прицепа или езде по бездорожью с частыми торможениями, когда диски забиваются грязью. Прорези обеспечивают самоочищение.
- Владельцы мощных спорткаров со штатной керамикой (CCM): На таких автомобилях высокие требования к термостойкости, но и стоимость комплекта высока. Качественные перфорированные диски из высокоуглеродистого чугуна (HCC) могут быть экономичной альтернативой керамике на один сезон.
Заключение: инженерный компромисс под видом эстетики
Перфорированные тормозные диски с насечками — это не маркетинговая уловка в чистом виде, и не революция в торможении. Это инженерное решение, которое решает проблему перегрева колодок и стабильности трения, но ценой снижения прочности, ресурса колодок и комфорта. Для 90% городских автомобилей такое «улучшение» не принесет ощутимой пользы, кроме визуального эффекта. Более того, использование непроверенных дешевых дисков может стать причиной аварии из-за разрушения конструкции. Разумный подход — выбирать диски строго под стиль вождения и мощность автомобиля, отдавая предпочтение проверенным брендам с сертификатами качества, а не ярким картинкам в интернет-магазине.
Сводная таблица данных
В таблице ниже приведено сравнение ключевых характеристик, результатов испытаний и эксплуатационных параметров перфорированных тормозных дисков с насечками на основе данных статьи. Данные строго соответствуют тексту: указаны температурные режимы работы, изменения прочности, износа колодок и стабильности коэффициента трения, а также выделены группы автомобилей, для которых такие диски действительно актуальны.
| Параметр / Характеристика | Перфорированные диски с насечками | Стандартные (цельные) диски | Примечание (из текста статьи) |
|---|---|---|---|
| Эффективность торможения (скорость замедления) на холодную и до 350°C | Практически идентична | Практически идентична | Разница отсутствует в диапазоне рабочих температур до 350°C |
| Стабильность коэффициента трения при экстремальном нагреве (выше 400°C) | Преимущество: разброс значений меньше на 10-15% | Базовый уровень (разброс больше) | Преимущество проявляется только при температуре выше 400°C |
| Снижение прочности конструкции (из-за перфорации) | Снижение на 15-25% | Базовый уровень (без ослабления) | Перфорация снижает прочность; риск радиальных трещин возрастает экспоненциально при комбинации с насечками |
| Увеличение износа колодок | Ресурс колодок снижается на 30-50% | Базовый уровень (стандартный износ) | Колодки работают в режиме фрезерования из-за острых кромок отверстий и прорезей |
| Рабочие температуры (по тексту) | До 600-700°C (экстремальные нагрузки); преимущество выше 400°C | До 600-700°C (экстремальные нагрузки) | Диски испытывают колоссальные термические нагрузки; локальные перегревы на краю отверстия могут быть выше общего прогрева массива |
| Поведение в мокрых условиях | Прорези работают как дренажные каналы, быстрее удаляя водяную пленку | Стандартное (вода снижает силу трения) | Эффект кратковременный: достаточно одного-двух полных оборотов колеса, чтобы диск высох |
| Риск растрескивания (для дешевых дисков) | Высокий (дешевые китайские диски за 3-4 тыс. руб. часто трескаются после первого сезона) | Ниже (при прочих равных) | Требуется высокое качество чугуна и сложная термообработка; зона перфорации — слабое место |
| Рост вибраций и шума (вой, скрежет) | Присутствует (конструктивная особенность из-за нарушения гладкой поверхности трения) | Отсутствует (стандартный уровень) | Колодка «цепляется» за края отверстий, создавая низкочастотную вибрацию или высокочастотный вой |
| Визуальный контроль износа | Сквозные отверстия позволяют оценить состояние внутренней поверхности без снятия колеса | Требуется снятие колеса | — |
| Целевая аудитория / сценарии использования | Любители трек-дней (HDPE), владельцы тяжелых внедорожников, владельцы мощных спорткаров со штатной керамикой | 90% городских автомобилей (не приносят ощутимой пользы, кроме визуального эффекта) | Нишевый продукт для конкретных сценариев: трек, буксировка, агрессивная езда |
| Пример использования в гоночной практике (Formula 1, DTM) | Практически не используются | Диски с насечками без сквозных отверстий (угольные или керамические композиты) | Причина: перфорация снижает прочность на 15-25% и увеличивает износ колодок, что неприемлемо для спорта |
Частые вопросы по теме (FAQ)
Дает ли перфорация с насечками реальное улучшение торможения на обычном городском автомобиле?
Нет, для 90% городских автомобилей такое «улучшение» не принесет ощутимой пользы, кроме визуального эффекта. Эффективность торможения (скорость замедления) на цельных дисках и дисках с перфорацией с насечками практически идентична на холодную и в диапазоне рабочих температур до 350°C. Разница в стабильности коэффициента трения начинает проявляться только при температуре выше 400°C.
Каковы основные риски использования комбинированных дисков (перфорация + насечки)?
Главные риски: ускоренный износ колодок (ресурс может снизиться на 30-50%), рост вибраций и шума (вой, скрежет), а также риск растрескивания диска. Перфорация снижает прочность конструкции на 15-25%, а зоны вокруг отверстий и прорезей являются концентраторами напряжений, где образуются микротрещины от термоциклирования. Дешевые диски часто трескаются уже после первого сезона.
Почему на болидах Formula 1 не используют перфорированные диски, если они помогают от перегрева?
В гоночной практике, например на болидах Formula 1 и DTM, диски с перфорацией практически не используются. Причина в том, что перфорация снижает прочность на 15-25% и увеличивает износ колодок, что неприемлемо для спорта высоких достижений. Кроме того, в таких дисках риск образования радиальной трещины (раскол диска по радиусу) возрастает экспоненциально из-за наложения зон напряжений от отверстий и прорезей.
При каких условиях комбинированные диски действительно дают преимущество?
Реальное улучшение проявляется в трех сценариях: 1) Любители трек-дней — важна стабильность работы на пределе температур. 2) Владельцы тяжелых внедорожников при буксировке — прорези обеспечивают самоочищение от грязи. 3) Снижение фейдинга при агрессивной езде — разница становится заметна после 10-15 интенсивных торможений подряд, когда стандартный диск начинает терять эффективность.
Насколько быстрее изнашиваются колодки на дисках с насечками и перфорацией?
Колодки работают в режиме фрезерования, так как их материал должен заполнять прорези и контактировать с острыми кромками отверстий. В результате ресурс колодок может снизиться на 30-50% по сравнению с эксплуатацией на цельных дисках. Это прямой путь к значительному увеличению эксплуатационных расходов.
