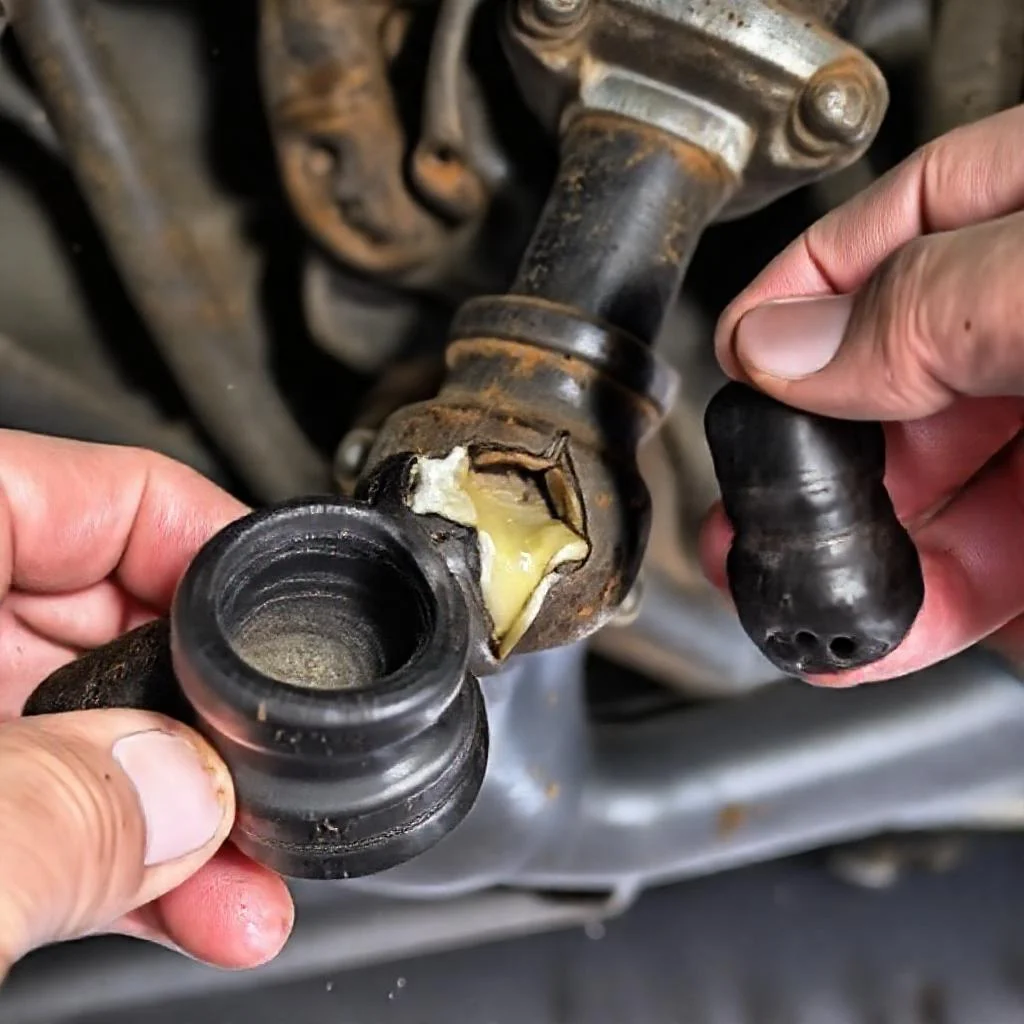

Пыльник рулевой тяги: причины разрушения и замена без демонтажа рейки
Пыльник рулевой тяги, или чехол рулевого наконечника, является критически важным, но часто недооцененным элементом рулевого управления. Основная функция этого компонента — герметизация шарнирного соединения. Он защищает прецизионные внутренние поверхности от абразивного воздействия дорожной пыли, песка, влаги и химических реагентов.
Разрушение пыльника ведет к ускоренному износу шарнира. Попадание абразива внутрь преобразует шарнир в подобие наждачной бумаги. Результатом становится появление люфта, стуков при повороте руля и, в конечном итоге, выход узла из строя. Своевременная замена пыльника обходится в десятки раз дешевле замены всей рулевой рейки в сборе.
Многие автовладельцы и даже механики убеждены, что для замены пыльника обязательно нужно снимать рулевую рейку. Это утверждение верно лишь для некоторых конструкций, где чехол устанавливается со стороны рейки. В подавляющем большинстве случаев замену можно выполнить прямо на автомобиле.
Почему пыльник рвется: основные причины и физика процесса
Понимание причин разрушения помогает не только устранить симптом, но и предотвратить рецидив. Разрыв пыльника почти никогда не является случайностью. Это результат воздействия одного или нескольких деструктивных факторов.
1. Естественное старение материала
Большинство пыльников изготавливается из полиуретана или резины (MBS, EPDM). Под воздействием перепадов температур, ультрафиолета и озона полимерные цепи разрушаются. Материал теряет эластичность, становится жестким и хрупким. На поверхности появляются микротрещины, которые под нагрузкой превращаются в разрывы. Ресурс заводского пыльника обычно составляет 4–6 лет эксплуатации, независимо от пробега.
2. Механическое повреждение
Самая распространенная причина. Камень, вылетевший из-под колеса, может пробить резину. Часто пыльник повреждается при неаккуратном демонтаже шарового пальца наконечника из поворотного кулака. Использование съемников с острыми краями оставляет порезы. Особенно опасны повреждения на гофрированной части — именно там концентрация напряжений максимальна.
3. Деформация и перекос при установке
Если при предыдущей замене пыльник был установлен с перекосом, он испытывает неравномерные нагрузки. При повороте руля одна сторона гофры сжимается сильнее, чем растягивается другая. Это приводит к локальному перенапряжению материала и разрыву по складке. Пыльник должен стоять строго соосно оси тяги.
4. Агрессивное воздействие химических реагентов
В зимний период дороги обильно посыпаются солями и противогололедными составами. Химически активные реагенты вызывают набухание или, наоборот, вымывание пластификаторов из резины. Это радикально снижает прочность на разрыв. После нескольких зим эксплуатации в таком режиме пыльники становятся липкими или, наоборот, хрупкими.
5. Конструктивные особенности и износ рулевого наконечника
Люфт в шаровом пальце вызывает биение и радиальное смещение узла. Внутренняя часть пыльника трется о корпус шарнира. Постоянное циклическое трение истирает резину изнутри, пока не образуется сквозное отверстие. Внешне пыльник может выглядеть целым, но после снятия обнаруживается характерная потертость.
Замена пыльника рулевой тяги без снятия рейки: пошаговая технология
Для выполнения работы потребуется минимальный набор инструментов: домкрат, баллонный ключ, набор рожковых и торцевых ключей, пассатижи, монтажная лопатка или плоская отвертка. Также понадобится смазка для шарнира (обычно ШРУС-4 или спецсостав с дисульфидом молибдена) и новые хомуты. Пластиковые стяжки для фиксации пыльников использовать категорически запрещено — они не обеспечивают постоянного усилия обжатия.
Этап 1: Подготовка и демонтаж рулевого наконечника
Автомобиль устанавливается на ровной площадке. Колесо вывешивается домкратом и снимается. Рулевая тяга должна находиться в положении, близком к прямолинейному движению. Для удобства рулевое колесо фиксируется. Далее откручивается гайка крепления шарового пальца наконечника к поворотному кулаку. Гайка отдается до конца, но не снимается.
Гайка остается на пальце для защиты резьбы при расстыковке. С помощью съемника шаровых опор или ударов молотка по посадочному месту (метод резкого удара) палец выпрессовывается. Гайка скручивается, и наконечник выводится из кулака. В этот момент важно не повредить пыльник приводного вала (ШРУСа).
Этап 2: Отсоединение внутреннего наконечника от рейки
На этом этапе главное — не потерять ориентацию. Внутренний наконечник тяги соединен с рейкой через резьбу и законтрен контргайкой. Контргайка откручивается, после чего выкручивается сам наконечник. Перед откручиванием необходимо сделать метку маркером или штангенциркулем замерить расстояние от торца рейки до торца контргайки.
Если этого не сделать, после сборки нарушится схождение колес. Даже поворот тяги на один оборот существенно изменит угол развала-схождения. Тяга снимается с автомобиля и зажимается в тиски.
Этап 3: Замена пыльника на снятой тяге
Старый пыльник срезается канцелярским ножом или кусачками. Перед установкой нового чехла необходимо тщательно очистить шаровой палец и корпус наконечника от старой смазки, грязи и остатков резины. Металлические поверхности зачищаются от коррозии.
Внутренняя полость нового пыльника и сам шарнир заполняются свежей смазкой. Избыток смазки выдавливать не нужно — достаточно заполнить полость на треть объема. Пыльник надевается на корпус наконечника, а его узкое отверстие заводится на конус шарового пальца. Если пыльник садится с трудом, можно ненадолго окунуть его в горячую воду для повышения эластичности.
Фиксация производится двумя хомутами. Внутренний хомут (со стороны рейки) обязан быть обжат специальными клещами. Затяжка обычными плоскогубцами часто оставляет зазор. Внешний хомут (со стороны пальца) может быть самозатягивающимся пружинным или винтовым. Пружинный хомут предпочтительнее, так как он компенсирует тепловое расширение.
Этап 4: Установка тяги на автомобиль
Собранная тяга устанавливается в обратном порядке. Сначала наконечник вкручивается в рейку строго по ранее нанесенной метке. Контргайка затягивается с моментом, указанным в заводской инструкции. Если мануал недоступен, гайка затягивается с усилием 50–70 Нм.
Шаровой палец наконечника вставляется в поворотный кулак. Важно следить, чтобы пыльник не перекрутился и не защемился между корпусом наконечника и кулаком. Гайка на пальце затягивается, и наносится насечка керном для стопорения. Колесо устанавливается на место, и автомобиль опускается на землю.
Критические нюансы после замены
После замены пыльника обязательна проверка затяжки всех резьбовых соединений. Особенно это касается крепления шаровой опоры. Ослабленная гайка приведет к немедленному разрушению нового пыльника и выходу пальца из кулака на ходу.
Даже при идеальной установке пыльника и точном совпадении меток существует высокая вероятность смещения углов установки колес. Поэтому после любых манипуляций с рулевыми тягами требуется визит на стенд сход-развала. Игнорирование этого правила приводит к неравномерному износу шин, ухудшению управляемости и увеличенному расходу топлива.
Как понять, что пыльник уже порван, но визуально не видно
Внешний дефект не всегда заметен. Трещина может располагаться на нижней стороне гофры. Диагностическими признаками являются хруст при повороте руля на месте, маслянистые подтеки на рулевой тяге и появление грязи в складках чехла. Если на внутренней стороне пыльника видны следы ржавчины, значит, влага уже проникла внутрь. Такой элемент подлежит немедленной замене вне зависимости от внешнего вида.
Выбор материала пыльника
На рынке представлены пыльники из трех основных материалов: вулканизированная резина (наиболее жесткая, но долговечная), полиуретан (устойчив к абразиву, но плохо переносит холод) и силикон (эластичен в любом диапазоне, но дорог и мягче других). Выбор зависит от климатических условий. Для умеренного климата оптимальна качественная резина. Для холодных регионов предпочтителен силикон. Полиуретан рекомендуется только для автомобилей, эксплуатируемых преимущественно летом.
Распространенные ошибки при замене
- Замена без полной очистки. Если внутри шарнира осталась старая смазка с абразивом, новый пыльник проживет недолго — абразив все равно разрушит шарнир изнутри.
- Перетяжка хомутов. Избыточное усилие сдавливает резину, нарушая ее эластичность. Со временем в месте перетяжки появляются трещины.
- Несоответствие пыльника модели. Универсальные пыльники часто имеют неверную геометрию. Они могут быть слишком длинными или короткими, что приводит к перекосу и складкам.
- Попытка натянуть пыльник без смазки. Сухая резина при натягивании дает микротрещины, которые проявятся через 2–3 месяца.
- Игнорирование состояния контргайки. Если резьба контргайки изношена, она не сможет удерживать тягу от самопроизвольного отворачивания, что изменит сход-развал.
Заключение
Замена пыльника рулевой тяги без снятия рейки — технически простая, но ответственная операция. Она не требует сложного оборудования, но требует аккуратности, понимания кинематики узла и строгого соблюдения момента затяжки. Главный принцип — профилактика. Лучше потратить час на замену чехла раз в два года, чем через месяц менять рулевую рейку в сборе.
Регулярный осмотр пыльников при каждом сезонном обслуживании — практика, которая сохраняет управляемость автомобиля и безопасность движения. Каждый разрыв пыльника — это сигнал о том, что абразив уже начал разрушать высоконагруженную пару трения. Время в данном случае работает против водителя.
Сводная таблица данных
В таблице ниже систематизированы ключевые данные из статьи для быстрого сравнения причин разрушения пыльника, свойств материалов и критических параметров замены.
| Параметр / Характеристика | Значение / Описание |
|---|---|
| Причины разрушения пыльника | |
| Естественное старение (ресурс) | 4–6 лет эксплуатации (независимо от пробега) |
| Материалы изготовления | Полиуретан, резина (MBS, EPDM) |
| Механическое повреждение | Камень, порезы при демонтаже (особенно на гофрированной части) |
| Деформация при установке | Перекос, неравномерные нагрузки, разрыв по складке |
| Химическое воздействие | Соли и противогололедные реагенты (набухание или вымывание пластификаторов) |
| Износ наконечника | Люфт шарового пальца, трение изнутри, сквозное отверстие |
| Сравнение материалов пыльников | |
| Вулканизированная резина | Наиболее жесткая, долговечная, оптимальна для умеренного климата |
| Полиуретан | Устойчив к абразиву, плохо переносит холод (рекомендован для летней эксплуатации) |
| Силикон | Эластичен в любом диапазоне, дорогой, мягкий (предпочтителен для холодных регионов) |
| Критические параметры замены | |
| Момент затяжки контргайки | 50–70 Нм (при отсутствии заводской инструкции) |
| Объем смазки в полости пыльника | На треть объема |
| Тип хомутов | Внутренний — обжимной (специальными клещами). Внешний — пружинный (предпочтительнее) или винтовой. Пластиковые стяжки запрещены. |
| Обязательное условие после замены | Визит на стенд сход-развала |
| Признаки скрытого разрушения пыльника | |
| Внешние симптомы | Хруст при повороте руля на месте, маслянистые подтеки на тяге, грязь в складках чехла, следы ржавчины внутри |
Частые вопросы по теме (FAQ)
Можно ли заменить пыльник рулевой тяги без снятия рулевой рейки?
Да, в подавляющем большинстве случаев это возможно. Согласно тексту, убеждение, что для замены обязательно нужно снимать рулевую рейку, верно лишь для некоторых конструкций. В остальных случаях работа выполняется прямо на автомобиле. Для этого необходимо отсоединить рулевой наконечник от поворотного кулака и выкрутить внутренний наконечник тяги из рейки, предварительно сделав метку для сохранения угла схождения.
Каковы основные причины разрыва пыльника рулевой тяги?
В тексте выделено пять ключевых причин. Во-первых, естественное старение материала (ресурс заводского пыльника обычно составляет 4–6 лет). Во-вторых, механическое повреждение, например, камнем или при неаккуратном демонтаже съемником. В-третьих, деформация и перекос при предыдущей установке. В-четвертых, агрессивное воздействие химических реагентов зимой. В-пятых, износ самого рулевого наконечника, когда люфт вызывает трение и истирание пыльника изнутри.
Почему нельзя использовать пластиковые стяжки для фиксации пыльника?
В тексте указано, что пластиковые стяжки для фиксации пыльников использовать категорически запрещено. Причина в том, что они не обеспечивают постоянного усилия обжатия. В отличие от специальных хомутов, стяжка со временем ослабевает или не может компенсировать тепловое расширение, что нарушает герметизацию шарнира.
Что будет, если не сделать метку на тяге перед ее откручиванием от рейки?
Если не нанести метку маркером или не замерить расстояние от торца рейки до контргайки, после сборки нарушится схождение колес. В тексте подчеркивается, что даже поворот тяги на один оборот существенно изменит угол развала-схождения, что приведет к неравномерному износу шин, ухудшению управляемости и увеличенному расходу топлива. Поэтому после любых манипуляций с рулевыми тягами требуется визит на стенд сход-развала.
Какой материал пыльника лучше всего подходит для холодного климата?
Для холодных регионов в тексте рекомендуется использовать силиконовый пыльник. Он эластичен в любом диапазоне температур. Для умеренного климата оптимальна качественная вулканизированная резина, а полиуретан рекомендуется только для автомобилей, эксплуатируемых преимущественно летом, так как он плохо переносит холод.
